Analog Devices Inc. AD9082 Mischsignal-Frontend (MxFE®)
Das Mischsignal-Frontend (MxFE®) AD9082 von Analog Devices Inc. ist mit einem 16-Bit-DAC-Kern (Digital-Analog-Wandler) mit maximaler Abtastrate 12 GS/s und einem 12-Bit-HF-ADC-Kern (Analog-Digital-Wandler) mit einer Rate von 6 GS/s. Der AD9082 unterstützt vier Senderkanäle und zwei Empfängerkanäle, wodurch er sich hervorragend für Applikationen eignet, die sowohl Breitband-ADCs als auch DACs zur Verarbeitung von Signalen mit großer sofortiger Bandbreite erfordern.
Der AD9082 von ADI verfügt über einen 16-spurigen Datentransceiver-Port (JESD204C mit 24,75 Gb/s per Spur oder JESD204B mit 15,5 Gb/s per Spur), einen On-Chip-Taktmultiplikator und eine digitale Signalverarbeitungsfunktion (DSP). Diese Funktionen sind entweder für Breitband oder Multiband, direkt zu HF-Applikationen ausgelegt. Darüber hinaus bietet der AD9082 MxFE einen Bypass-Modus, der die volle Bandbreitenfähigkeit des ADC- oder DAC-Cores zur Umgehung der DSP-Datenraten ermöglicht.
Der AD9082 MxFE bietet einen Loopback- und Frequenzsprungmodus mit niedriger Latenz, der für Phased-Array-Radarsysteme und elektronische Kriegsführungsapplikationen ausgelegt ist.
Merkmale
- Flexibles rekonfigurierbares gängiges Plattformdesign
- Vier DACs und zwei ADCs (4D2A)
- Unterstützt Einzel-, Dual- und Quad-Band
- Maximale DAC/ADC-Abtastrate von bis zu 12 GS/s/6 GS/s
- DAC-zu-ADC-Abtastratenverhältnisse von 1, 2, 3 und 4
- ADC- und DAC-Datenpfad-Umgehungsoption
- Analoge Bandbreite bis 8 GHz
- 7 mA bis 40 mA Endwert-Ausgangsstrombereich, AC-Kopplung
- On-Chip-PLL mit Multichip-Synchronisierung, externe RFCLK-Eingangsoption
- ADC-AC-Leistung bei 6 GS/s
- Full-Scale-Eingangsspannung: 1.475 V p-p
- Vollständige Sinuswellen-Eingangsleistung: 4,4 dBm
- Rauschdichte: -153 dBFS/Hz
- Rauschfaktor: 25,3 dB
- -65,2 dBFS bei 2,7 GHz HD2
- -70,8 dBFS bei 2,7 GHz HD3
- -68,5 dBFS bei 2,7 GHz schlechteste andere (außer HD2 und HD3)
- DAC AC-Leistung bei 3,7 GHz-Ausgang
- -78.9 dBc 2-Ton IMD3 (-7 dBFS pro Ton)
- -155.1 dBc/Hz NSD, Einzelton, fDAC = 12 GS/s
- -70 dB SFDR, einfarbig, fDAC = 12 GS/s
- Programmierbare Verzögerung pro Datenpfad
- Unterstützung für Empfangs-AGC
- Schnelle Erkennung mit niedriger Latenz für eine schnelle AGC-Steuerung
- Signalüberwachung für langsame AGC-Steuerung
- Dedizierte AGC-Support-Pins
- Unterstützung für Sende-DPD
- Feine DUC-Kanalverstärkungsregelung und Verzögerungsanpassung
- Grobe DDC-Verzögerungsanpassung für DPD-Beobachtungspfad
- Vielseitige digitale Funktionen
- Unterstützt reale oder komplexe digitale Daten (8-, 12-, 16- oder 24-Bit)
- Wählbare Interpolations- und Dezimationsfilter
- Konfigurierbare DDC und DUC
- Acht feine komplexe DUCs und vier grobe komplexe DUCs
- Acht feinkomplexe DDCs und vier grobkomplexe DDCs
- 48-Bit-NCO pro DUC/DDC
- Option zur Umgehung von feiner und grober DUC/DDC
- Programmierbarer 192-Tap-PFIR-Filter für Empfangs-Entzerrung, unterstützt vier verschiedene Profileinstellungen, die über GPIO geladen werden
- Hilfsfunktionen
- Schneller Frequenzsprung
- Direkt-Digital-Synthese (DDS)
- Digitaler Loopback-Modus (ADC zu DAC) mit geringer Latenz
- ADC-Takttreiber mit wählbaren Teilungsverhältnissen
- Nachgeschaltete Schutzschaltung für Leistungsverstärker
- On-Chip-Temperaturüberwachungseinheit
- Flexible GPIOx-Pins
- TDD-Stromsparoption
- SERDES JESD204B/JESD204C-Schnittstelle, 16-Spuring bis zu 24,75 Gb/s
- Acht Leitungen pro DAC und ADC
- JESD204B-kompatibel mit der maximalen 15,5 Gb/s Spurrate
- JESD204C-kompatibel mit einer maximalen Spurrate von 24,75 GBit/s
- Abtast- und Bit-Wiederholungsmodus für die Anpassung der Spurenrate
- 324-Ball-BGA mit 0,8 mm Rastermaß, 15 mm × 15 mm
- Typischer Gesamtstromverbrauch: 11,45 W
Applikationen
- Drahtlose Kommunikationsinfrastrukturen
- Mikrowellen-Punkt-zu-Punkt, E-Band und 5-G-mmWave
- Breitband-Kommunikationssysteme
- DOCSIS 3,1 und 4,0 CMTS
- Phased-Array-Radar und elektronische Kriegsführung
- Elektronische Prüf- und Messsysteme

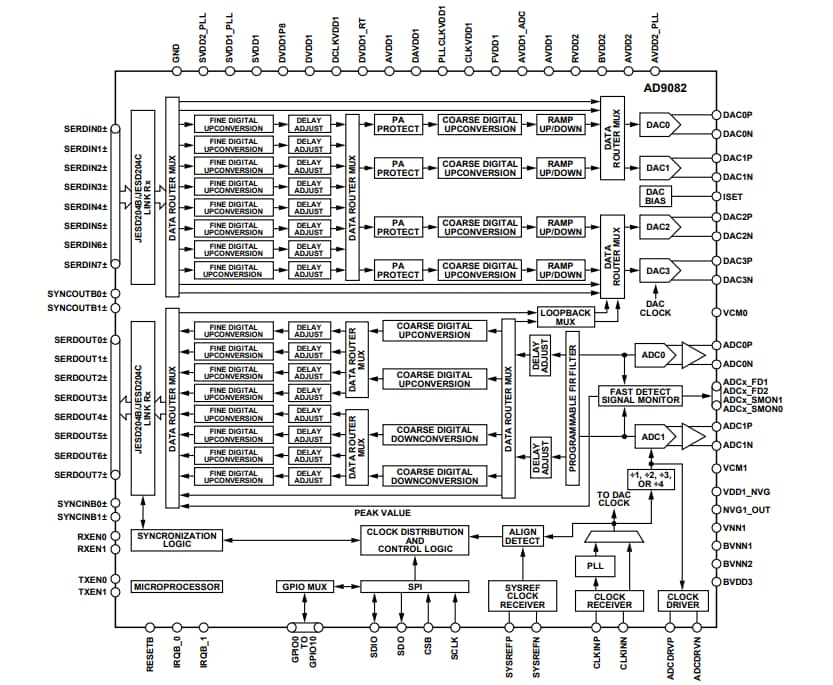

Blockdiagramm
