ams OSRAM OSLON™ Compact RM LEDs

Die ams OSRAM OSLON™ Compact RM LEDs (KW CVLDM1.TK) sind kompakte Lichtquellen mit einem rechteckigen Lichtemissionsbereich und einem Seitenverhältnis von 1:1.5. Sie sind optimiert für eine verbesserte optische Effizienz in schlanken Scheinwerfersystemlösungen. Diese LEDs bieten einen Lichtemissionsbereich von 0,6 mm x 0,9 mm, wobei die untere vertikale Abmessung für dünnere Modulgrößen angepasst ist, was eine hohe Leistung in kleinen Linsenkomponenten ermöglicht. Mit einer Leuchtdichte von 209 Mnits bei einem Antriebsstrom von 1 A gewährleistet die OSLON Compact RM eine außergewöhnliche Helligkeit bei gleichzeitig geringem Platzbedarf. Ihre kompakten Gehäuseabmessungen von 1,6 mm x 1,2 mm mit zwei Lötpads bieten eine hohe Lötstabilität auf AI-Boards, was diese LEDs ideal für Applikationen in statischer und dynamischer Frontscheinwerferbeleuchtung, im Transportwesen und auf dem Aftermarket-Fahrzeugmarkt macht. Die spezifischen Abmessungen des Lichtemissionsbereichs verbessern die optische Leistung für schlanke Scheinwerfermodule und ermöglichen individuelle Pixelseitenverhältnisse mit hoher Leuchtdichte und minimalem optischen Aufwand.

Merkmale

  • Keramikbasiertes 1-Chip-Produkt im OSLON-Kompaktgehäuse mit einem 1612 Footprint, 2-Pad-Design
  • Rechteckiger Lichtemissionsbereich (Light Emitting Area, LEA) von 0,6 mm x 0,9 mm, der eine verbesserte optische Effizienz für schlanke Scheinwerferdesigns ermöglicht
  • Weißes Keramikgehäuse mit kompakten Abmessungen und vertikaler LEA-Größenanordnung, die eine einzeilige ADB mit höherer Ausbreitung in vertikaler Dimension ermöglicht
  • Hohes Seitenverhältnis von 1:1,5 in Produkten mit einem Lichtemissionsbereich von 0,5 mm2
  • UX:3-Chip-Technologie
  • 3W-Gehäuse mit hoher Luminanz, vorteilhaft für kleine Linsenkomponenten
  • Sehr robust
  • 2-Pad-Design für hohe Lötstabilität auf Al-Boards
  • AEC-Q102-qualifiziert
  • Korrosionsbeständigkeitsklasse: 3 A
  • Feuchte-Empfindlichkeitsstufe (MSL) 2

Applikationen

  • Statische und dynamische Frontbeleuchtung
  • Transport
  • Kfz-Teilehandel

Technische Daten

  • Luminanz von 209 Mnits
  • Typische Lichtausbeute von 355 lm (455 lm maximal) bei 1 A, +25 °C
  • Typische Abstrahlung von 120 ° (Lambertscher Emitter)
  • Farbe - Cx = 0,3230, Cy = 0,3423 gemäß CIE 1931 (Weiß)
  • 1 A Betriebsstrom
  • 50 mA bis 1300 mA Vorwärtsstrombereich, 2000 mA maximaler Impulsstrom
  • 2,90 V bis 3,5 V Vorwärtsspannungsbereich
  • 45 V minimale Sperrspannung (ESD-Bauteil)
  • 1,2 V maximale Sperrspannung bei IR= 20 mA
  • 2500 mA maximaler Stoßstrom
  • 200 mA maximaler Rückstrom
  • Abmessungen: 1,6 mmm x 1,2 mmm
  • 9,3 K/W zu 11,2 K/W realer Wärmewiderstand (Übergangsstelle/Lötpunkt)
  • Elektrisch-thermischer Widerstand zwischen 6,5 K/W und 7,8 K/W (Verbindungsstelle/Lötpunkt)
  • 8 kV ESD-Schutz gemäß ANSI/ESDA/JEDEC JS-001 (HBM, Klasse 3B)
  • -40 °C bis +135 °C Betriebstemperaturbereich
  • Knotentemperatur +150 °C, +165 °C für kurzzeitige Applikationen

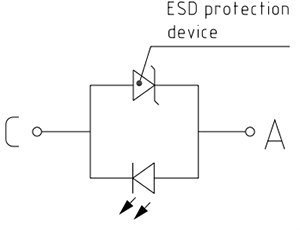

Interne elektrische Schaltung

Applikations-Schaltungsdiagramm - ams OSRAM OSLON™ Compact RM LEDs

Abmessungen: mm

Technische Zeichnung - ams OSRAM OSLON™ Compact RM LEDs
