ams OSRAM AS8512 Analog-Frontend (AFE)

Das AS8512 Analog-Frontend (AFE) von Ams OSRAM ist ein praktisch Offset-freies, rauscharmes Zweikanal-Messgerät. Das AS8512 wurde entwickelt, um den Batteriestrom vom mA-Bereich bis zum kA-Bereich genau zu messen und mit einemµΩ 100-Querwiderstand in Reihe mit der Batterieschiene zu konvergieren.

Das ams OSRAM AS8512 AFE nutzt den zweiten Messkanal, um entweder eine mit der Strommessung synchrone Batteriespannung zu erfassen oder den analogen Ausgang eines internen oder externen Temperatursensors zu messen. Beide Kanäle sind abgestimmt und können entweder Kleinsignale bis zu ±160 mV gegenüber Masse über einen Verstärker mit programmierbarer Verstärkung oder große Signale im Bereich 0 V bis 1 V ohne Verstärker berechnen. Nach der Analog-Digital-Umwandlung und Filterung sind die daraus resultierenden 16-Bit-Daten über eine serielle Standardschnittstelle (SPI) 4-Wire zugänglich.

Merkmale

  • Niedrige Versorgungsspannung
  • 3,3 V Versorgungsspannung
  • Redundante Messmöglichkeit
  • Zwei 16-Bit-Σ-Δ-Analog-Digital-Wandler mit hoher Auflösung
  • Flexible Konfiguration
  • Programmierbare Abtastung, um Datendurchsätze von weniger als 1 Hz bis 8 kHz zu ermöglichen
  • Einzigartiges Messprinzip
  • Null-Offset für beide Kanäle
  • Rauscharme Präzisionsverstärker mit programmierbarer Gain für beide Kanäle mit Gains 5, 25, 40 und 100 zur Unterstützung großer Dynamikbereiche
  • Option für das Multiplexen von entweder einem Differential-Eingang, zwei einendigen Eingängen oder dem internen Temperatursensor auf einem Kanal
  • Programmierbare Stromquelle für externen Temperatursensor, der an jeden der Eingänge angeschlossen werden kann
  • 1,2 V Referenzspannungsquelle mit hoher Genauigkeit und hoher Stabilität
  • Digitale Signalverarbeitung mit Filteroptionen für beide Kanäle
  • Vier Betriebsmodi bieten
    • Kontinuierliche Datenerfassung (or)
    • Periodische Einzelshot-Erfassung (or)
    • Kontinuierliche Erfassung beim Schwellwertübergang der programmierten Strompegel (oder)
    • Eine Kombination aus den oben genannten
  • 4 MHz On-Chip-RC-Oszillator mit hoher Genauigkeit oder Option für externen Takt
  • Umgebungsbetrieb: -40°C bis +105°C
  • Chip-ID-Funktion
  • SSOP-20-Pin/Gehäuse

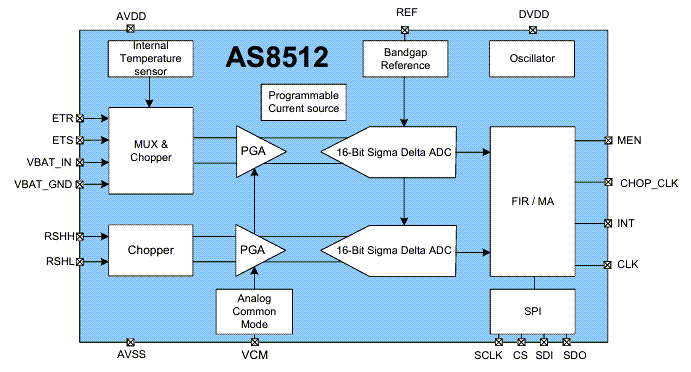

Blockdiagramm

Blockdiagramm - ams OSRAM AS8512 Analog-Frontend (AFE)
Veröffentlichungsdatum: 2024-03-13 | Aktualisiert: 2024-03-26
