ams OSRAM Magnetischer Positionssensor AS5173

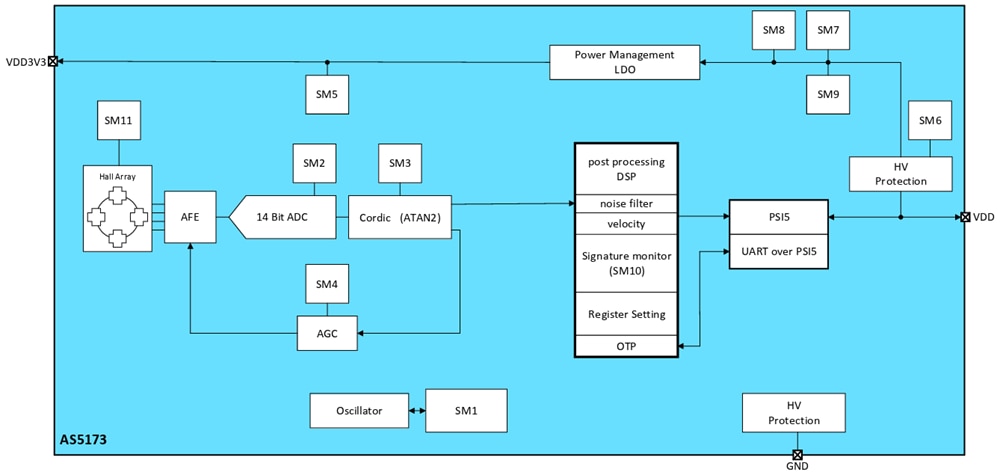

Der magnetische PositionssensorAms OSRAM AS5173 wird mit einem hochauflösenden 12-Bit- oder 14-Bit-PSI5-Ausgang gemäß der PSI5 Technische Daten-Version 1,3 und 2,3 geliefert. Aufgrund Hall Sensor Technologie misst dieses Gerät die Flussdichte Bz orthogonal zur Plättchen–Oberfläche über eine volle Umdrehung. Der ams OSRAM AS5173 kompensiert externe Streufelder mit einer robusten Architektur, die ein 14-Bit Sensor Array und ein analog Frontend (AFE) verwendet. Ein Teilbereich kleiner als 360° kann programmiert werden, um die beste Auflösung für die Applikation zu erzielen. Zur Winkelmessung wird ein zweipoliger Magnet benötigt, der sich über der Mitte des Pakets dreht.
Merkmale
- 12- oder 14-Bit-Auflösung
- ASIL-B(C) als SEooC, konform mit ISO26262-Sicherheitsstandard
- Fahrzeug AEC-Q100 Grade-1 (-40 °C bis +125 °C)
- genauigkeit
- Besser als 0,9 ° (im ungünstigsten Fall)
- 0,4 ° (typisch)
- Rauschsperre
- PSI5 v1.3- und PSI5 v2.3-Ausgang
- UART_over_PSI5
- Programmierbarer Applikationsbereich
- Störfestigkeit gegen magnetische Streufelder
- Geeignet für sicherheitskritische Applikationen
- SIP3-Gehäuse
- Rauschunterdrückung, die vom Kunden angepasst werden kann
- Versorgung und Kommunikation über zwei Drähte
- Systemprogrammierung über zwei Drähte
- Ideal für Applikationen <360>
- Robust und keine magnetische Abschirmung erforderlich
- ASIL-B(C)
- Geringe Systemkosten und kleinere BOM
Applikationen
- Fahrgestellpositionssensoren (CPS)
- Fahrzeugpedale
- Drosselklappen
- Taumelklappen
- Lenkungs-Winkelsensoren
- Systeme zur Messung des Kraftstoffstands
Verwandter Positionssensor
ams OSRAM AS5172B Magnetic Position Sensors
Measures the orthogonal component of the flux density (Bz) over a full-turn rotation.
Development Tool
ams OSRAM PSI5 Programmierplatine
Das Board wird zur Programmierung von PSI5-Produkten wie der AS5172-Produktfamilie verwendet.
