ams OSRAM AS5116 Development Tools
Die AS5116 Development Tools von ams OSRAM sind für die schnelle Evaluierung, Programmierung und das Testen der magnetischen AS5116 AEC-Q100 On-Axis-Positionssensoren ausgelegt. Der magnetische AS5116 AEC-Q100 On-Axis-Positionssensor ist ein berührungsloser Sensor für eine genaue Winkelmessung über eine vollständige mechanische Drehung von 360°. Dieser Sensor verfügt über eine robuste Architektur, die auf der Hall-Sensor-Technologie basiert, welche die orthogonale Komponente der Flussdichte (Bz) über eine vollständige Drehung misst.
Die AS5116 Development Tools von ams OSRAM umfassen ein Adapterboard, Sockel-Board, Motor-Board sowie ein Evaluierungskit. Das AS5116-SO_EK_SB Sockel-Board wird zur schnellen Programmierung der magnetischen AS5116 Drehwinkelsensoren verwendet, ohne dass aufgrund seines ZIF-Sockels ein Löten erforderlich ist. Dieses Sockel-Board wird in Kombination mit der USB I&P Box oder dem SD4Y Produktionsprogrammierer verwendet. Das AS5116-SO_EK_AB Adapterboard ist eine kleine PCB, die ein einfaches und schnelles Testen oder Evaluieren des magnetischen AS5116 Positionssensors ermöglicht, ohne dass eine Prüfvorrichtung gebaut oder eine eigene PCB entwickelt werden muss.
Zugehörige Produkte
ams OSRAM AS5116 AEC-Q100 Magnetische On-Axis-Positionssensoren
Berührungslose Sensoren für genaue Winkelmessungen über eine volle mechanische Drehung von 360°.
Weitere Ressourcen

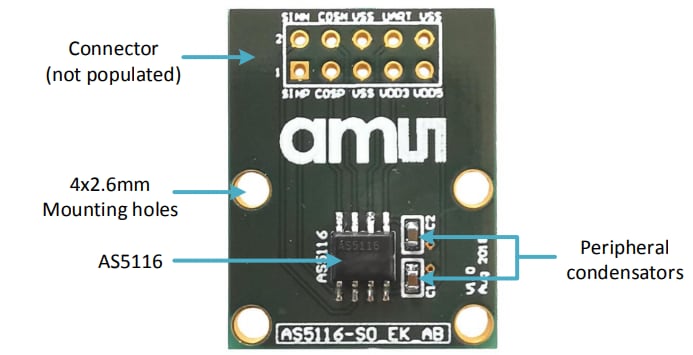

Übersicht AS5116 Adapterboard
Übersicht AS5116 Sockel-Board
Videos
| Teilnummer | Datenblatt | Beschreibung |
|---|---|---|
| AS5116-SO_EK_ST |  |
Entwicklungstools für Positionssensoren AS5116 Evaluation Kit |
| AS5116-SO_EK_AB | |
Entwicklungstools für Positionssensoren AS5116 Adapterboard |
| AS5116-SO_EK_MB | Entwicklungstools für Positionssensoren AS5116 Motorboard | |
| AS5116-SO_EK_SB | |
Entwicklungstools für Positionssensoren AS5116 Socketboard |
