Amphenol Aerospace UbiSwitch Basisboard
Das Amphenol BLUETOOTH UbiSwitch Basisboard ist ein Breakout-System, das zur Bereitstellung eines plug-and-play-Systems für UbiSwitch ausgelegt ist. Dieses Basisboard BLUETOOTH Die erforderlichen Steckverbinder und routing, die für die Verwendung von UbiSwitch als vollständiges System erforderlich sind. Das UbiSwitch Basisboard beginnt automatisch mit der automatischen Verhandlung mit allen verbundenen Bauteilen und beginnt, frames als unmanaged Ethernet-Schalter zu empfangen und weiterzuleiten, wenn es mit UbiSwitch verwendet wird. Dieses Basisboard BLUETOOTH 3 x 10 Gbps auf SFP+Käfigen und 8 x 1 Gbps Ethernet-Anschlüsse auf den PicoClasp Stiftleisten von Molex. Das UbiSwitch Basisboard verfügt über einen Stromverbrauch (Leerlauf) von 7,2 W und einen Betriebstemperaturbereich von -70°C bis 110°C.
Merkmale
- 3 x 10GBASE-R Ethernet-Anschlüsse
- 8 x 10/100/1000BASE-T Ethernet-Anschlüsse
- Unterstützt 10BASE-T-, 100BASE-TX-, 1000BASE-T- und 10GBASE-R-Protokolle
- 8 V bis 60 V Eingangsspannungsbereich
- 7,2 W (Leerlauf) Stromverbrauch
- Boardgröße 69,8 mm x 69,8 mm x 18 mm (ohne Kühlkörper)
- Formschlüssige Molex PicoClasp Steckverbinder für Strom- und Ethernet-Anschlüsse
- SFP + -Steckverbinder für 10 G-fähige SFPs
Blockdiagramm

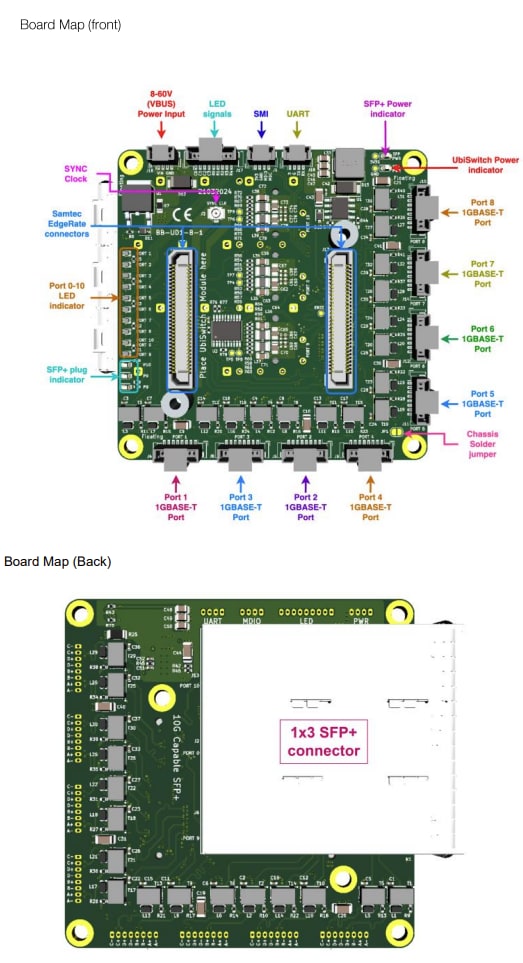

Hardware-Schnittstellen
