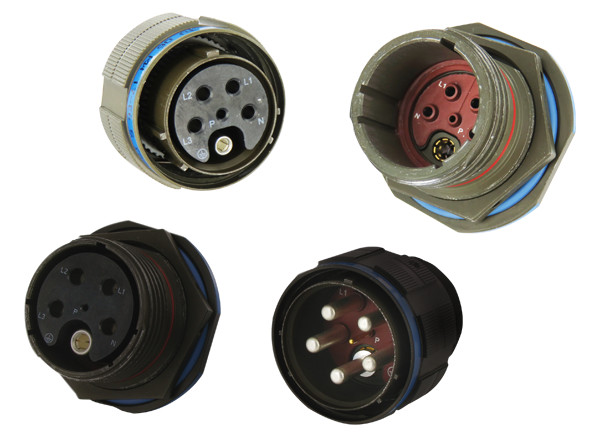

Amphenol Socapex PowerSafe MIL-DTL-38999 Steckverbinder der Baureihe III
Amphenol Socapex PowerSafe MIL-DTL-38999 Steckverbinder der Baureihe III sind zur Übertragung von hoher Leistung (500 V) in rauen Umgebungen mit vollständiger Sicherheit für den Benutzer ausgelegt. Die Rundsteckverbinder bieten eine getestete Druckwasserdichtheit gemäß IP28-Schutzart (48 Std. unter 2 m Wasser) und ermöglichen einen Fingertest für Buchsenkontakte und Einsätze. Je nach Gehäuse- und Backshell-Beschichtungsoption arbeiten die PowerSafe-Steckverbinder in einem Temperaturbereich von -65 °C und bis zu +200 °C. Die PowerSafe MIL-DTL-38999 Steckverbinder der Baureihe III von Amphenol Socapex eignen sich hervorragend für den Einsatz in Verteidigungs-, Avionik- und rauen Industriemärkten.
Merkmale
- VG96944-qualifiziert
- First-Mate/Last-Break – ein Schutzkontakt, der mit dem Gehäuse verbunden ist
- Last-Mate/First-Break – Ein Pilotkontakt mit Schaltvermögen, der einen Stromfluss in der Phase und Neutralkontakte durch ein Relais ermöglicht
- Gemäß dem Standard für Leistungsgeräte
- IP28-Schutzart – Fingertest für Buchsenkontakte und Buchseneinsätze, wasserdruckdicht (48 Std., unter 2 m Wasser)
- Homogenität mit MIL-DTL-38999 III Standard-Steckverbindern, wenn Strom auf dem Gerät benötigt wird (gleiche Panel-Bohrung)
Applikationen
- I/O-Leistung für Boxen
- Stromsteckverbinder verteilen sich auf dem Feld (Trommeln)
- Elektrischer Stromgenerator
Technische Daten
- Lebensdauer: 500 Zyklen
- 3 Anordnungen, 13/17/25-Gehäusegröße
- 60 g Sinusschwingungen
- ≤ 100 mΩ Schutz-Durchgangswiderstand
- Temperaturbereiche
- -65 °C bis +175 °C für ODC- und BZN-Beschichtungen
- -65 °C bis +200 °C für vernickelte, Bronze- oder Edelstahl-Optionen
- Pilotkontakt
- Schaltleistung: 0,5 A
- AC- oder DC-Betriebsspannung: 60 V
- Phasen-, Neutral- und Schutzkontakt
- Schaltleistung: 16 A, 25 A oder 63 A
- 250 V oder 500 V AC- oder DC-Betriebsspannung
- Materialien
- Gehäuse- und Backshell-Beschichtungsoptionen
- Olivgrünes Cadmium (ODC)
- Schwarzer Zinc-Nickel (BZN)
- Chemisch Nickel
- Bronze
- Edelstahl
- Thermoplast-Einsatz
- Dichtungsring aus Silikonkautschuk und Schnittstellendichtung
- Entfernbare Crimp-Kontakte
- Goldbeschichtung für Pilotkontakt
- Silberbeschichtung für Schutz-, Phasen- und Neutralkontakte
- Gehäuse- und Backshell-Beschichtungsoptionen
