Amphenol LTW Austausch von Steckverbindern
Amphenol LTW Austauschsteckverbinder sind austauschbare Steckverbinderlösungen, die in zwei Leistungs- und acht Signalkonfigurationen angeboten werden. Diese Amphenol LTW Steckverbinder sind für den Fahrzeugbatterieanschluss ausgelegt und leiten einen Dauerstrom von bis zu 50 A mit 5000 Steckzyklen. Die Austauschsteckverbinder sind im gesteckten und ungesteckten Zustand IP67-rated. Die Steckverbinder verfügen über einen 600 V Leistungspin und eine 30 V Signal-Pin-Spannung und werden über einen Betriebstemperaturbereich von -40°C bis +125°C betrieben.
Merkmale
- Spannung
- 600 VA (Leistung Pin)
- 30 V Signal-Pin
- Bis zu -40 °C bis +125 °C Betriebstemperaturbereich
- Haltbarkeit von 5000 Zyklen
- Panel-zu-Panel-Verbindung
- Blindstecken
- Poka-Yoke zur Verhinderung einer Falschsteckung
- ±1,5 mm X- und Y-float
Applikationen
- Automobil-Applikationen
- Industrieautomatisierung
- Robotik
- Unterhaltungselektronik
- Telekommunikation
- Medizinische Geräte
- Stromerzeugung und -verteilung
- Luft- und Raumfahrt und Verteidigung
- Prüf- und Messgeräte
- Transport (Schiene, Schiffe usw.)
Technische Daten
- Einrast-Steckart
- Nennstrom
- 50 AA (Leistung Pin)
- 5 A Signal-Pin
- Schutzart
- IP67 gesteckt oder ungesteckt (Stecker)
- IP67 gesteckt (Sockel)
- 48 Stunden Salzsprühbeständigkeit
- Isolationswiderstand: ≥ 200 MΩ (500 VDC)
- Spannungsfestigkeit
- 2.200 VAC-Leistungspin
- 500 VAC-Signal-Pin
- IEC 61984 (Verschmutzungsgrad 3, Überspannungskategorie III)
- UL-Materialzertifizierung
Steckverbinder-Definitionen

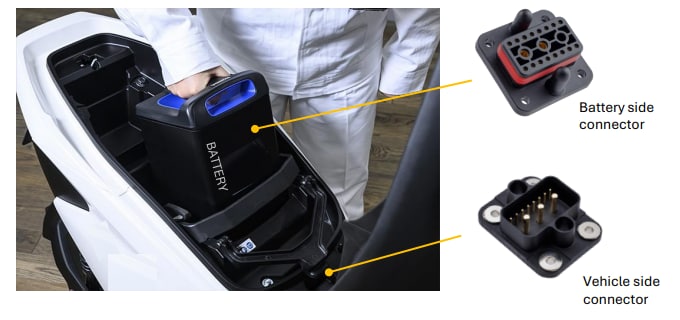

Applikationsbeispiel

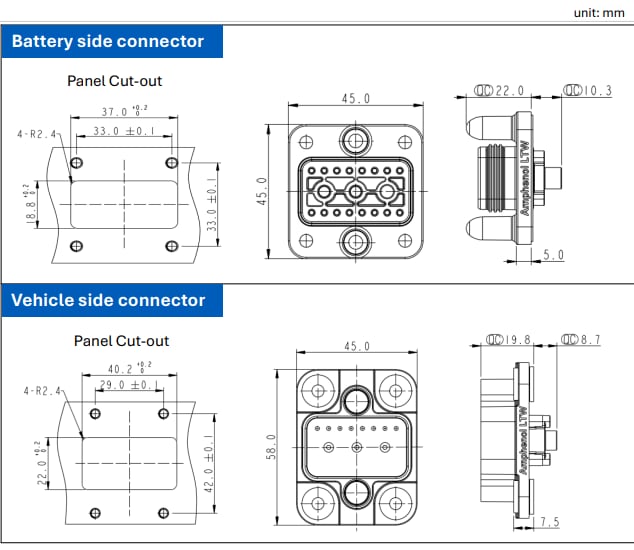

Abmessungen
Veröffentlichungsdatum: 2025-02-24
| Aktualisiert: 2025-03-13
