Amphenol Fiber Systems International TFOCA-II® Vierkanal-Glasfaser-Steckersätze

Amphenol Fiber Systems International (AFSI) TFOCA-II® Vierkanal-Glasfaser-Steckersätze sind einsatzbereite Steckverbinder, die über die TFOCA-II abgedichteten frei beweglichen Anschlüsse verfügen. Durch das einzigartige Anschlussdesign sind die TFOCA-II-Steckverbindern gegen hohe Luftfeuchtigkeit und feuchte Bedingungen abgedichtet, während gleichzeitig die vollständige Axial- und Umlaufbewegung der gesteckten Anschlüsse und dadurch eine geringe Einfügungsdämpfung und minimale Rückreflexion ermöglicht wird. Die hermaphroditischen TFOCA-II® Vierkanal-Glasfaser-Steckersätze von AFSI sind für einsatzbereite Netzwerkapplikationen in rauen Umgebungsbedingungen ausgelegt und patentiert.

Merkmale

Vielseitiges hermaphroditisches physisches Kontaktdesign ermöglicht die Bündelung mehrerer TFOCA-II®-Steckersätze

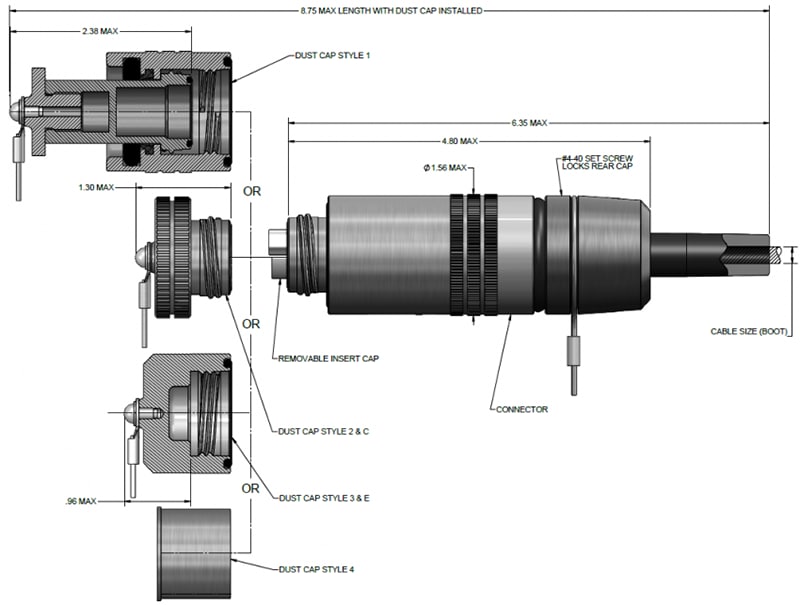

Abnehmbare Endkappe ermöglicht eine einfache Wartung und Reinigung vor Ort
Das Vierkanal-Steckverbinderdesign bietet eine zweifache Verbesserung gegenüber TFOCA mit besserer Leistungsfähigkeit der Glasfasern
Verbesserte Kabelhaltekraft, die für eine Zugfestigkeit von 400 lb ausgelegt ist und gleichzeitig die Fasern vor Belastungen schützt
Die ZnNi-Beschichtung bietet eine lange Lebensdauer für korrosive Umgebungen und erfüllt der von der Umweltschutzbehörde festgelegte Auftrag zur Beseitigung von Schwermetallbeschichtungen
Die kommerzielle Aderendhülsentechnologie aus Keramik ermöglicht den TFOCA-II®-Steckverbindern Multimodus- und Einzelmodus-Verbindungen mit einer großen Auswahl von polierten Ausführungen, einschließlich SPC und UPC.
Die einfarbigen Kern-Ausrichtungshülsen sind robuster als die geteilten Ausrichtungshülsen
Hermaphroditische Staubkappen, Stecker und/oder Staubkappen der Anschlussbuchsen lassen sich miteinander verbinden, um das Eindringen von Staub und Feuchtigkeit während einsetzbaren Bedingungen zu verhindern

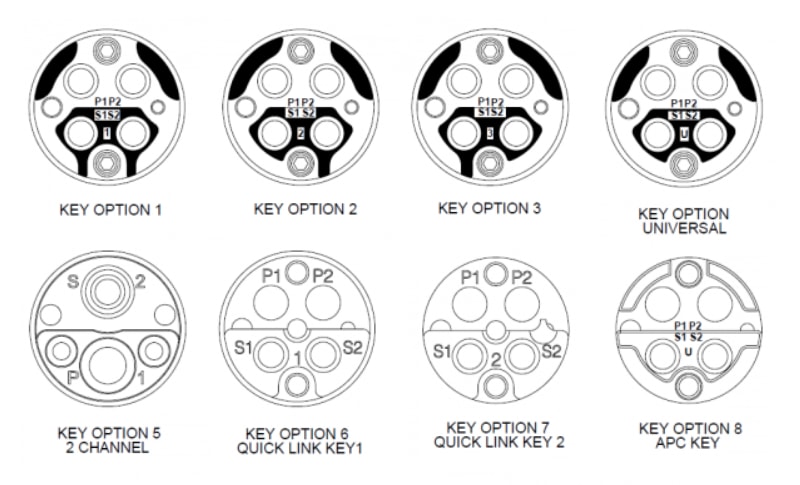

Optionale Schlüsselpositionen (vier Schlüsselpositionen: 1, 2, 3 und Universal) sind verfügbar, welche die Trennung von gesteckten Steckern/Anschlussbuchsen oder Steckern/Steckern über eine mechanische Schnittstelle ermöglichen
Reparierbar vor Ort mit vorhandenen Teilen, zusätzliche Steckverbinderkomponenten (außer Anschlüsse) sind nicht erforderlich, um Reparaturen vor Ort durchzuführen
Ebenfalls in Edelstahl und Messing erhätlich, wodurch der Steckverbinder in einer großen Auswahl von Applikationen verwendet werden kann

Applikationen

Taktische Einsätze der US-Armee, Marine und der Marineinfanterie
Öl-, Gas- und geowissenschaftliche Branche

Industrie
Rundfunk

Technische Daten

Einfügungsdämpfung
- 0,30 dB im Multimodus (typisch), 0,75 dB (max.)
- 0,40 dB im Einzelmodus (typisch), 0,75 dB (max.)
Rückreflexion von -50 dB (typisch) im Einzelmodus mit UPC-Politur, -40 dB (max.)
Temperaturbereiche
- Betriebstemperatur: -40 °C bis +71 °C
- Lagertemperatur: -55 °C bis +85 °C
Lebenszyklen
- Lebensdauer von 2.000 Steckzyklen gemäß EIA/TIA-455-21
- 100 Biegezyklen bei Kabeldichtung gemäß MIL-STD-1344, Methode 2017, Verfahren 1
- 1.000 Drehzyklen gemäß EIA/TIA-455-36

Stecker- und Zugentlastung der Anschlussbuchsen-Kabelhaltekraft von 400 lb gemäß EIA/TIA-455-6 für 1 Stunde
Stauchwiderstand von 450 lb gemäß EIA/TIA-455-26
EMI-Abschirmwirkung von > 60 dB in einem Bereich von 15 kHz bis 10 GHz (nur Anschlussbuchse)
Materialien
- Keramik-Aderendhülse mit einem Durchmesser von 2,5 mm
- Außenteile aus Aluminium-Zink/Nickel
- Innenteile: Aluminium-eloxiert bzw. aus chemisch behandelten Folien
- Passivierte Edelstahl-Hardware
- Dichtungen aus Nitril
- Einfarbige Kern-Ausrichtungshülsen
