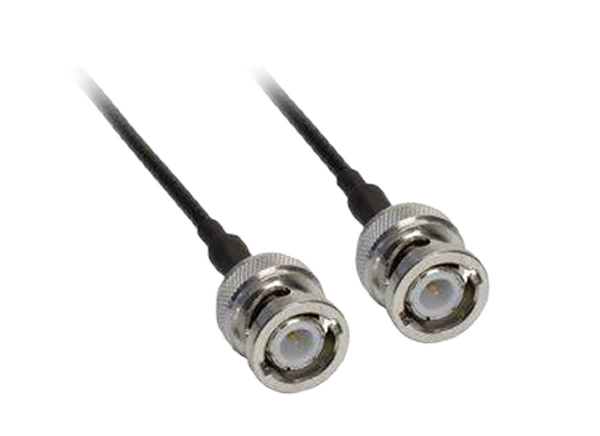

Amphenol Cables on Demand BNC-Stecker-zu-BNC-Stecker 50 Ω Koaxialkabelsätze
Amphenol Cable-on-Demand-BNC-Stecker-zu-BNC-Stecker-50-Ω -Koaxialkabelsätze bieten einen Leiterwiderstand von ≤150Ω/km und sind in Längen von 10,6 m, 15,2 m und 22,8 m verfügbar. Diese Kabelsätze kombinieren ein 50Ω RG174 Mikro-Koaxialkabel mit vorkonfektionierten BNC-Steckverbindern für eine flexible Niedrigprofil- Schnittstelle zu HF-Ausrüstung. Jede Koaxial-Steckbrücke enthält vorinstallierte, umspritzte, vernickelte Messing-BNC-Steckverbinder. Dank ihres flexiblen Designs mit kleinem Durchmesser (2,8 mm) eignen sich die BNC-Stecker-zu-BNC-Stecker-Kabelsätze von Amphenol hervorragend für tragbare Applikationen, bei denen der Platz begrenzt ist.
Merkmale
- Militärstandard RG174/U 50 Ω Mikrokoaxial mit 90 % Umflechtungsabdeckung
- Das Kabeldesign mit kleinem Durchmesser bietet hervorragende Installationsflexibilität
- Der verseilte, kupferummantelte Mittelleiter aus Stahl unterstützt bis zu 350 W
- Verzinnte Kupfergeflecht-Abschirmung für verbesserte Isolierung und EMI-Beständigkeit
- Vernickeltes Messing-Steckverbindergehäuse mit vergoldetem Mittelstiftkontakt
- Nicht kontaminierender, schwarzer PVC-Kabelmantel und geformtes Zugentlastungssystem
Applikationen
- Stromsparende Mobilfunkgeräte
- Wi-Fi®
- Prüfstände
- ausrüstungsintern
- Radio und TV
- Test und Signal
Technische Daten
- Verlustwerte
- 5,80 dB pro 30 m bei 50 MHz
- 8,40 dB pro 30 m bei 100 MHz
- 12,50 dB pro 30 m bei 200 MHz
- 19 dB pro 30 m bei 400 MHz
- 34 dB pro 30 m bei 500 MHz
- 2,8 mm Nennaußendurchmesser
- 66 % Ausbreitungsgeschwindigkeit
- RoHS-konform
