Amphenol Wilcoxon 883M Digitaler 3-Achsen-MEMS-Beschleunigungsmesser
Der Amphenol Wilcoxon 883M digitale Dreiachsen-MEMS-Beschleunigungsmesser ist ein hochpräziser Sensor, der für die industrielle Vibrationsüberwachung ausgelegt ist. Der 883M von Amphenol Wilcoxon verfügt über einen dreiachsigen Beschleunigungsmesser und einen Temperatursensor, der eine Beschleunigung von bis zu ±16g Spitze messen kann. Der Sensor gibt Vibrationsspektrum, Zeitwellenformen und 15 berechnete Vibrationskennzahlen für jede Achse aus und bietet umfassende Daten für die zustandsorientierte Wartung und Fehlerdiagnose. Mit einem Frequenzabhängigkeitsbereich von 2 Hz bis 5 kHz gewährleistet der 883M eine detaillierte Vibrationsanalyse. Das Bauteil nutzt das Modbus-RTU-Kommunikationsprotokoll für eine stabile Datenübertragung und ist mit speicherprogrammierbaren Steuerungen (SPS), verteilten Steuerungssystemen (DCSs), Überwachungssteuerung und Datenerfassung (SCAS) und HMI-Displays kompatibel.
Der Sensor ist für raue Umgebungen ausgelegt und verfügt über eine IP67-Schutzart und einen Betriebstemperaturbereich von -20 °C bis +70 °C. Der 883M eignet sich hervorragend für die Überwachung rotierender Maschinen, Übertragungssysteme, Produktionsanlagen, HLK-Systeme und vieles mehr.
Merkmale
- Bis zu 5 kHz Hochfrequenzverhalten
- IP67-Design, arbeitet in rauen Umgebungen mit hervorragender Haltbarkeit und Zuverlässigkeit
- Modbus-RTU-Kommunikationsprotokoll über einen seriellen RS-485-Bus gewährleistet eine stabile Datenübertragung
- Digitalausgang von Vibrationsspektrum, Zeitwellenformen und 12 Frequenzbändern, was die Diagnose von Maschinenfehlern erleichtert
- Dreiachsige synchrone Messung mit Echtzeit-Statusanzeige über LED-Leuchten
- Synchrone Messung von Maschinenvibrationen in drei Achsen und Temperatur
- Erkennung der Gesamtschwingungsbeschleunigung, Geschwindigkeit und Verschiebung
- Extraktion von Zeitbereichswellenformen und Berechnung von FFT-Spektren
- True-Peak-Erkennung für Echtzeit-Ladezustandsüberwachung
- Integrierter Selbsttest mit Echtzeit-LED-Statusanzeige
- Synchrone Temperaturmessung
- Frequenzbänder entsprechen den internationalen Standards für die Messung von Maschinenvibrationen
- ISO 10816-3 und ISO 20816-3 Standards für mechanische Vibrationen
- ISO 17243 Schwingungen der Werkzeugspindel
- Klebebefestigung (kein Montagekleber enthalten, die flache Unterseite des 883m kann verwendet werden, um den Sensor an der Struktur zu befestigen)
- Kompatibles RM8-ST-J94-50 Kabel enthalten
- M8 4-Pin-Sensorsteckverbinder, Messing, Temperaturbereich von -20 °C bis +80 °C, IP67-Schutzart
- UL 2725 Kabel mit 4 Leitern, schwarz, PVC-Mantel, foliengeschirmt, 28 AWG (3,5 mm Durchmesser), -10 °C bis +80 °C Temperaturbereich
- Abisoliert und verzinnt, Wärmeschrumpfung
- Standardlänge: 50 Fuß (15 m)
- CE-, RoHS2.0- und REACH-konform
Applikationen
- Zustandsüberwachung
- Pflanzenbilanz
- Prozessüberwachung
- energie
- Automatisierte Ausrüstung
- Halbleiterherstellung
- Drehmaschinen
- Motoren
- Lüfter
- Gebläse
- Pumpen
- Kompressoren
- Fertigungsanlagen
- CNC-Maschinen
- Förderbänder
- Übertragungssysteme
- Getriebe
- Kupplungen
- Kugellager
- Heizungs-, Lüftungs- und Klimatechnikanlagen (HLK)
- Kompressoren
- Kühltürme
- Kräne
- Hebeausrüstung
- Straßenrollen
- Integrationsapplikationen des Internet of Things (IoT) und Big Data
- Überwachung der Betriebsbedingungen in Fahrzeugen und Luftfahrzeugen
Technische Daten
- Dynamik-
- Spitzenbeschleunigungsbereich: ±16 g
- 0,488 mg Auflösung
- Frequenzgang von 2 Hz bis 5 kHz, ±3 dB
- Resonanzfrequenz: 6,9 kHz
- Frequenzbandausgänge (X-, Y- und Z-Achsen)
- Beschleunigung von 2 Hz bis 1 kHz und 10 Hz bis 5 kHz, RMS und Spitze
- Geschwindigkeit von 10 Hz bis 1 kHz und 10 Hz bis 5 kHz, RMS und Spitze
- Verschiebung von 2 Hz bis 1 kHz und 10 Hz bis 1 kHz, RMS und Spitze
- Andere Ausgänge
- Temperatursensorbereich: -20 °C bis +70 °C
- Fs bei 13,333 kHz True Peak
- 6145-Leitungsspektrum: 0 Hz bis 5 kHz
- 13,333 Zeitwellenproben, 1 s
- Scheitelfaktor
- Standardabweichung
- Kommunikation
- RS485-Schnittstelle
- Modbus RTU-Protokoll
- Empfohlener Baudratenbereich: 9.600 b/s oder 115.200 b/s
- Maximale Baudrate: 921.600 b/s
- Elektrische Daten
- Leistung: 6 VDC bis 24 VDC
- 1 x RCB-LED-Anzeige
- Umwelt/Mechanisch
- 35 mm Durchmesser x 26 mm Höhe
- IP67-Abdichtung
- Gehäusematerial
- A6061 Aluminium-Obermaterial
- 303 Edelstahl unten
- 4-Socket-M8-Steckverbinder
- 4-Pin-M8-Gegensteckverbinder
- -20 °C bis +70 °C Betriebstemperaturbereich
- 5 % bis 95 % relative Betriebsfeuchtigkeit

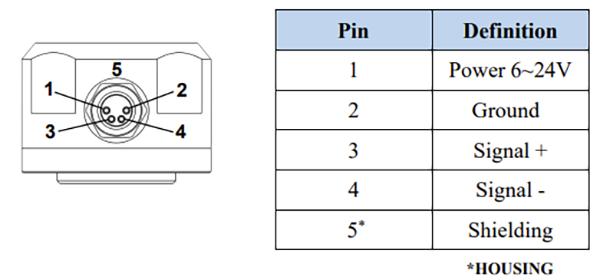

Sensor-Pin-Definitionen
Sensor-LED-Anzeige
Veröffentlichungsdatum: 2025-04-22
| Aktualisiert: 2025-07-09
