Advantech ROM-5722 SMARC 2.1 Computer-on-Module

Advantech ROM-5722 SMARC 2.1 Computer-on-Module sind kleine [82mm x 50 mm (BxD)] KI-native Computer, die von einem NXP i.MX8M Plus SoC betrieben werden. Das i.MX8M Plus SoC von NXP enthält bis zu 4 Arm® Cortex®-A53-Cores zusammen mit einem Cortex®-M7-Echtzeit-Prozessor und einer Vivante GC7000UL Grafik-Engine. Das ROM-5722 CoM bietet USB2.0, USB3.2 Gen1By1, Gigabit-Ethernet, MIPI-CSI, PCI Express und Zweikanal-LVDS, die mit MIPI DSI für embedded Applikationen geteilt werden. Das ROM-5722 ist für eine schnellere integration der Endprodukt-Peripherie und Markteinführung mit dem SOM-DB2510 Trägerboard von Advantech gekoppelt.

Merkmale

  • NXP Arm Cortex-A53 i.MX8M Plus Quad-/Dual-Core bis zu 1,8 GHz
  • 1 Arm® Cortex®-M7-Core
  • LPDDR4 6 GB, 4000MT/s On-Board-Speicher
  • 1 4-Lane MIPI-DSI, 1 Zweikanal-LVDS
  • Neuronaler Netzwerkbeschleuniger bis zu 2,3 TOPS
  • 2 USB3.2 Gen1By1, 4 USB2.0, 1 USB 2,0 OTG, 4 UART, 5 I2C, 14 GPIO, 1 PCIe3.0, 2 Gigabit LAN, 2 CAN (CANBus für CQ, CAN-FD für WQ)
  • Unterstützt Ycoto Linux und Android
  • RoHS-konform

Technische Daten

  • SMARC2.0- und SMARC2.1-konformer Formfaktor
  • Prozessorsystem
    • NXP i.MX8M Plus Cortex-A53 Quad-/Dual-Core-CPU (bis zu 1,8 GHz)
    • 1 x ARM Cortex-M7-Core-MCU
  • Speicher
    • LPDDR4 4000MT/s Technologie
    • 6 GB On-Board-Kapazität
    • 16 GB eMMC-NAND-Flash für O.S. und 8 MB QSPI-NOR-Flash für Boardinformationen
  • 2,3 NPU mit neuronaler Netzwerkleistung
  • Grafik
    • 1 4-Lane MIPI-DSI, 1 Einkanal-LVDS oder 1 Zweikanal-LVDS
    • 1 HDMI bis zu 3840 x 2160 bei 30 Hz
    • GC7000UL Grafik-Engine mit 2D-/3D-Grafikbeschleunigung, die 1G Pixel/s, OpenVG 1.1, Open GL ES3.1, Vulkan und Open CL 1.2 FP unterstützt
    • H/W Video-Codec
      • Decoder: H.265, H.264, VP8/9 1080p
      • Encoder: H.264, VP8 1080p
  • Ethernet
    • 2 NXP i.MX8M Plus integrierter RGMII-Chipsatz
    • 2 10/100/1000Mbps Geschwindigkeit
  • RTC
  • 1s bis 6553 s, Einschalten/Ausschalten 4s Watchdog-Timer
  • TPM 2.0 Sicherheit
  • 82 mm x 50 mm Abmessung (BxT)
  • CE-/FCC-Klasse-B-Zertifizierungen
  • I/O
    • 1 PCIE 3,0
    • USB
      • 2 USB3.2 Gen1By1
      • 4 x USB 2,0
      • 1 USB 2,0 OTG
    • 2 I2S-Audio
    • 1 SDIO
    • 2 4-wire UART und 2 2-Wire UART serielle Anschlüsse
    • 3 x SPI
    • 2 CAN (CANbus für ROM-5722CQ, CAN-FD für ROM-5722WQ)
    • 14 GPIO
    • 5 I2C
    • 1 4-Lane MIPI CSI, 1 2-Lane MIPI CSI Kameraeingang
  • Versorgungsspannung
    • Feste 5 VDC-Quelle
    • Ermöglicht 3,3 V bis 5,25 V
    • Wird direkt von einstufigen Lithium-Ionen-Zellen betrieben
  • Umweltdaten
    • Betriebstemperaturbereiche
      • 0 bis +60 °C für ROM-5722CQ-REA1E
      • -40 °C bis +85 °C für ROM-5722WQ-REA1E
    • 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend

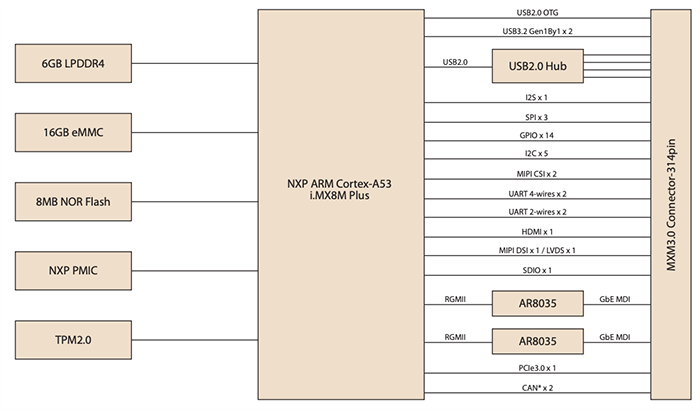

Blockdiagramm

Blockdiagramm - Advantech ROM-5722 SMARC 2.1 Computer-on-Module
Veröffentlichungsdatum: 2021-08-26 | Aktualisiert: 2024-03-19
