Advantech ADAM-6300 OPC UA Ethernet-I/O-Module

Advantech ADAM-6300 OPC UA Ethernet-I/O-Module sind zur Integration von Informationsechnologie(IT)-Systemen mit der Operational Technology (OT) ausgelegt und bieten eine Smart-IoT-Technologie für Fabrikanlagen und Versorgungsunternehmen. Die ADAM-6300 Module bieten eine interoperable OT/IT-konvergente Lösung, die eine Verbindung zu SCADA und der Cloud ohne die Notwendigkeit von Gateways ermöglicht. Und durch die OPC UA und die integrierte Sicherheit sind die Daten auf der gesamten OT- und IT-Ebene hochgradig gesichert.

Die ADAM-6300 Ethernet-I/O-Module von Advantech bieten Unterstützung für sowohl OPC UA als auch Modbus. OPC UA, kurz für Open Platform Communications Unified Architecture, ist ein offener Standard, der die interoperable und herstellerübergreifende Zusammenarbeit von Maschinen in der Produktion und die Kommunikation zwischen Maschinen und Systemen ermöglicht. I/O-Daten können entweder über Modbus zu bestehenden OT-Systemen übertragen oder über die Cloud oder OPC UA in SCADA-Systeme integriert werden.

Die meisten Lösungen nutzen ein Protokoll-Gateway, um Remote-I/O-Daten in OPC UA zu konvertieren. Dies erfordert eine zusätzliche Konfiguration.Darüber hinaus erhöht die im Betriebssystem des Gateways installierte Software das Risiko, von Malware angegriffen zu werden. Um dem entgegenzuwirken, kann die ADAM-6300-Baureihe direkt an SCADA-Systeme und in die Cloud über OPC UA kommunizieren, ohne dass ein zusätzliches Gateway erforderlich ist. Dies spart zusätzliche Kosten und Integrationsaufwand. Die OPC UA I/O-Module der ADAM-6300-Baureihe sind für SCADA-Applikationen und Cloud-Anbieter wie Azure, AWS, Ignition, Indusoft, kepware® kepserverex, Pro-face™, thingworx®, VTScada®, WebAccess, WinCC® und Wonderware® bereit.

Die ADAM-6300-Baureihe bietet Schutz auf Hardware- und Softwareebene und verdoppelt die Gesamtsicherheitsstufe. Der integrierte Sicherheits-IC bietet Schutz auf Hardwareebene und die zusätzliche OPC UA Software verbessert die Sicherheit mittels Datenverschlüsselung weiter.

Die ADAM-6300 Module verfügen über eine hohe I/O-Dichte und unterstützen eine Verkettungskonnektivität. Benutzer profitieren von Kosteneinsparungen bei der Anzahl der I/O-Module, Schalter, Verkabelung und Platzeinsparungen in Schaltschränken.

Merkmale

Informationstechnologie (IT)
- OPC UA bereit
- OPC UA Software-Sicherheit
  - Zertifikat (basierend auf X.509)
  - Benutzername/Kennwort
  - Verschlüsselung und Anmeldung
- Intergrierter Sicherheits-IC
Operational Technology (OT)
- Modbus-bereit
- Verkettungskonnektivität
- Automatischer Bypass
- I/O mit hoher Dichte

Kein Gateway oder Schalter erforderlich
Gesichert von I/O zu Cloud/SCADA
Kein Betriebssystem, verhindert Malware
Geringer Stromverbrauch

Applikationen

Industrie-IoT

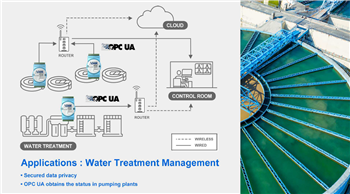

Wasseraufbereitung

Maschinenmanagement
Überwachung der Produktionsprozesse

Technische Daten

Universal-Applikationen
- Leistungseingang: 10 V bis 30 VDC
- LAN-Anschlüsse
  - 2x RJ-45 10/100Mbps
  - Plug-in-Schraubanschlussklemmen (I/O und Leistung)
- System- und Kommunikations-Watchdog
- OPC UA und Modbus-Protokoll
Schutzfunktionen
- Leistungsumkehrschutz
- Isolierung von 2.500 V_DC
Umgebung
- Betriebstemperaturbereich: -25 °C bis +70 °C
- Relative Luftfeuchtigkeit (nicht kondensierend): 20 % bis 95 %

OPC UA
- Bis zu 600 überwachte Elemente
- Bis zu 4 Sitzungen, einschließlich Sicherheits- oder Nicht-Sicherheits-Sitzungen
- 1 Abonnement pro Sitzung
- Unterstützt das Sicherheits-/Zertifikatsmanagement
Modbus/TC
- Bis zu 4 Modbus-/TCP-Verbindungen

Verfügbare Produkte

ADAM-6317 KI-Modul
- Analoger Eingang
  - Kanäle: 8 (Differential)
  - Abtastrate: 10 oder 100 Samples pro Sekunde (insgesamt)
  - Auflösung: 16-Bit
  - Eingangsbereich: 0 mV bis 150 mV, 0 mV bis 500 mV, 0 V bis 1 V, 0 V bis 5 V, 0 V bis 10 V, ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 mA bis 20 mA, 4 mA bis 20 mA
- Digitaleingang
  - Kanäle: 11
  - Trockenkontakt
    - Logik 0: nah am Boden
    - Logik 1: offen
  - Nasskontakt
    - Logik 0: 0 V bis 3 VDC
    - Logik 1: 10 V bis 30 VDC
  - DI5- bis DI10-Unterstützung
    - Zählereingang: 3 kHz
    - Frequenzeingang: 3 kHz
- Digitalausgang
  - Kanäle: 10
  - Ausgangstyp: Senkentyp, 30 VDC, 0,1 A pro Kanal
  - DO4- bis DO9-Unterstützung: Impulsausgang von 3 kHz
ADAM-6350 DI/O-Modul
- Digitaleingang
  - Kanäle: 18
  - Trockenkontakt
    - Logik 0: nah am Boden
    - Logik 1: offen
  - Nasskontakt
    - Logik 0: 0 V bis 3 VDC
    - Logik 1: 10 V bis 30 VDC
  - DI12- bis DI17-Unterstützung
    - Zählereingang: 3 kHz
    - Frequenzeingang: 3 kHz
- Digitalausgang
  - Kanäle: 18
  - Ausgangstyp: Senkentyp, 30 VDC, 0,1 A pro Kanal
  - DO12- bis DO17-Unterstützung: Impulsausgang von 3 kHz

ADAM-6360D SSR-Relais-Ausgangsmodul
- Relaisausgang (PhotoMOS-SPST)
  - Kanäle: 8 (Form A)
  - Kontaktbelastbarkeit
    - Ohmsche Last: 1 A bei +25 °C, 30 VDC
    - Induktive Last: 0,7 A bei +70 °C, 30 VDC
  - Relais-Einschaltzeit: 1,3 ms
  - Relais-Ausschaltzeit: 0,8 ms
  - Isolierung (Relais-Ausgang zu Leistung): 1.500 VRMS
  - Spitzenlaststrom: 4 A (100 ms (1 Impuls))
  - Gesamtleistung: 400 mW/Kanal
  - Dissipation
    - Einschaltwiderstand: 0,5 Ω
- Digitaleingang
  - Kanäle: 14
  - Trockenkontakt
    - Logik 0: nah am Boden
    - Logik 1: offen
  - Nasskontakt
    - Logik 0: 0 V bis 3 VDC
    - Logik 1: 10 V bis 30 VDC
  - DI8- bis DI13-Unterstützung
  - Zählereingang: 3 kHz
  - Frequenzeingang: 3 kHz
- Digitalausgang
  - Kanäle: 6
  - Ausgangstyp: Senkentyp, 30 VDC, 0,1 A pro Kanal
  - DO0- bis DO5-Unterstützung: Impulsausgang von 3 kHz
