Infineon TLE500x/TLE501x Magnetische Winkelsensoren

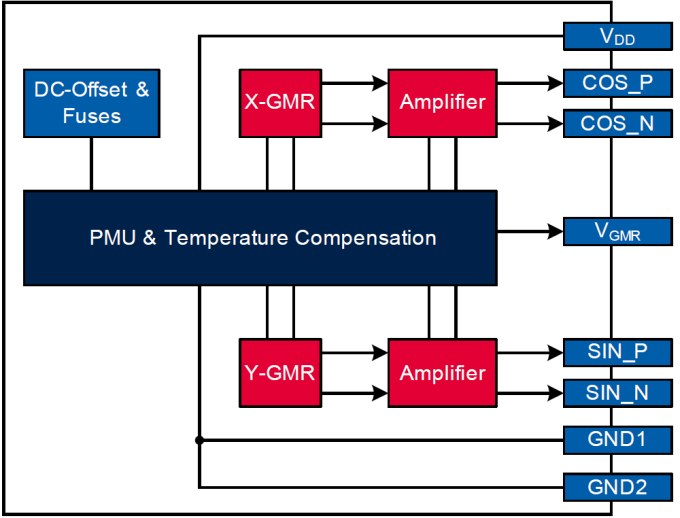

Infineon TLE5009 GMR-Winkelsensoren sind Winkelsensoren mit analogen Ausgängen. Diese Geräte erkennen die Ausrichtung eines Magnetfelds durch Messen der Sinus- und Kosinuswinkel mit Giant-Magneto-Resistance-Elementen (GMR). Jedes Gerät verfügt über analoge Sinus- und Kosinus-Ausgangsspannungen, die den Magnetwinkel in einem Bereich von 0 bis 360° beschreiben. Die differenziellen GMR-Brückensignale sind temperaturkompensiert und unabhängig von der magnetischen Feldstärke. Dies hilft dabei, eine konstante Ausgangsspannung über einen breiten Temperatur- und Feldstärkebereich zu erhalten. Der analoge Ausgang wurde für differentielle Anwendungen entwickelt. Die Ausgangsspannungen sind so ausgelegt, dass der dynamische Bereich eines AD-Konverters die gleiche Versorgung des Sensors als Referenzspannung verwendet.

Datenblatt

Der Infineon TLE5011 GMR-Winkelsensor ist ein 360°-Winkelsensor, der die Ausrichtung eines Magnetfelds durch Messen der Sinus- und Kosinus-Winkelkomponenten erfasst. Dies geschieht mit monolithisch integrierten Giant-Magneto-Resistance-Elementen (IGMR). Die Kommunikation der Daten wird über einer Schnittstelle für bidirektionale, synchrone und serielle Kommunikation (SSC), die mit SPI kompatibel ist, erreicht. Die Sinus- und Kosinuswerte können digital ausgelesen werden. Diese Signale können digital verarbeitet werden, um die Winkelausrichtung des Magnetfeldes (des Magneten) zu berechnen. Diese Berechnung kann unter Verwendung eines CORDIC-Algorithmus (COordinate-Rotation-DIgital-Computer) erfolgen. Es ist möglich, zur Redundanz mehr als einen TLE5011 an einer SSC-Schnittstelle eines Mikrocontrollers zu verbinden. Wenn mehrere TLE5011 verwendet werden, wird die Synchronisation des angeschlossenen TLE5011 durch einen Sammelbefehl ausgeführt.

Datenblatt

Die Infineon TLE5012B GMR-Winkelsensoren sind 360°-Winkelsensoren, die die Ausrichtung eines Magnetfelds durch Messen der Sinus- und Kosinus-Winkelkomponenten erfassen. Dies geschieht durch Messung der Sinus- und Kosinuswinkel über monolithisch integrierte Giant-Magneto-Resistance-Elemente (IGMR). Diese rohen Signale (Sinus und Kosinus) können intern digital verarbeitet werden, um die Winkelausrichtung des Magnetfeldes (des Magneten) zu berechnen. Der TLE5012B ist ein vorkalibrierter Sensor. Die Daten der Kalibrierung werden in Lasersicherungen gespeichert. Bei Inbetriebnahme werden die Werte der Sicherungen in Flip-Flops geschrieben, wo diese Werte durch die anwendungsspezifischen Parameter geändert werden können. Die Kommunikation der Daten wird über eine bidirektionale, synchrone und serielle Kommunikation (SSC), die mit SPI kompatibel ist, erreicht. Die Sensorkonfiguration ist in den Registern, die über die SSC-Schnittstelle zugänglich sind, gespeichert.

Datenblatt
