Cypress PSoC® 4 Arm-Cortex®-M0 MCUs

Cypress PSoC® 4 ARM®-Cortex®-M0 und MO+ MCUs: Der On-Chip-Problemlöser

Die PSoC® 4 ARM®-Cortex®-M0 und M0+ Mikrocontroller (MCUs) von Cypress gehen einige der komplexeren Teile des Embedded System Designs an, um die Markteinführung zu erleichtern. Der PSoC 4 wurden Funktionen wie kapazitiver Touch, analoge Sensorintegration und Drahtlosverbindung hinzugefügt, damit die MCU sofort eingesetzt werden kann. Mit der Cypress PSoC-Creator IDE-Software wird eine benutzerfreundliche IDE eingeführt, die eine revolutionäre Methode der Schaltplaneingabe präsentiert. Die Software ist auch geeignet, um mit der programmierbaren PSoC-4-Architektur zu entwickeln und Peripheriegeräte zu konfigurieren, wie zum Beispiel Kapazitive Abtastung, programmierbarer Analogblock, programmierbare Digitalblöcke und verdrahtete/drahtlose Konnektivität.

Cypress PSoC 4 BLE Module

Die PSoC 4 BLE-Module von Cypress sind die benutzerfreundlichsten, voll integrierten und zertifizierten programmierbaren Module. Sie sind ideal für verschiedene IoT-Designs, die Funktionen erfordern,wie kleine Modul-Fläche, Kostenoptimierung, erweiterte Betriebstemperatur, oder Langstreckenkommunikation.


Merkmale
  • Footprint nur 10 x 10 x 1,8 mm
  • BLE-Optionen mit großer Reichweite für Sichtlinienkommunikation von bis zu 400 Metern
  • Kostenoptimierteoptionale BLE-Module für Applikationen die nur Konnektivität erfordern
  • Voll-zertifiziert für schnellere Designzyklen
    • Bluetooth 4.1, 4.2 qualifiziert mit QDID
    • Zu den internationalen HF-Vorschriften konform: FCC (USA), ISED (Canada), MIC (Japan), CE (Europa) und KC (Korea)


  • Verfügbare Moduloptionen: Einzel- (BLE) und Dual-Modus- (BR/EDR/BLE)
  • PSoC Creator IDE unterstützt Cypress PSoC 4 BLE-Module
  • SMT-bereit, kompatibel mit Industriestandard-Reflow-Profilen
  • Hohe Betriebsspannung (1,9 bis 5,5 V)
  • Temperaturbereiche: Industriell (-40 °C bis +85 °C) und erweitert industriell (-40 °C bis +105 °C)

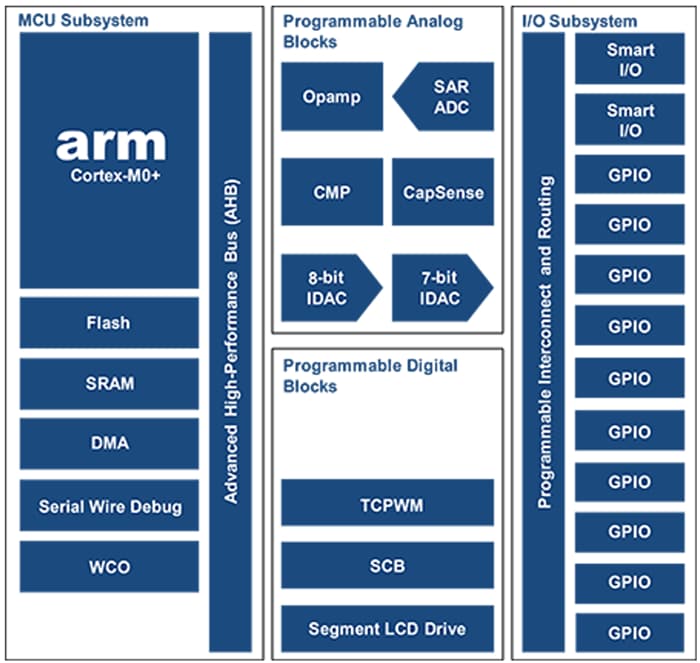

Blockdiagramm
Blockdiagramm

Cypress PSoC 4000 & PSoC 4000S Mikrocontroller (MCUs)

Die PSoC 4000 & PSoC 4000S Mikrocontroller (MCUs) von Cypress gehören zur kostenoptimierten Einstiegs-Produktfamilie PSoC 4000. Zur Implementierung verschiedenster Tasten-, Schieber- und Näherungsabtastungs-Fähigkeiten in Endproukte, liefern die PSoC 4000 Mikrocontroller die branchenweit beste kapazitive Sensor-Technologie, Cap Sense®.

Merkmale
  • 32-Bit-MCU-Subsystem
    • Arm-Cortex-M0- und Arm-Cortex-M0+-Core
    • CPU-Geschwindigkeit bis zu 48 MHz
    • Bis zu 32 KB Flash, 4 KB SRAM
    • Absolutzeitgeber mit Quarz-Oszillator (WCO)
  • Programmierbare Analogblöcke
    • Bis zu 10 Bit, 11,6 KS/s ADC
    • Bis zu 2 Komparatoren mit niedrigem Energieverbrauch
    • CapSense Block unterstützenden Betriebskapazitätserfassung
  • Programmierbare Digitalblöcke
    • Bis zu 5 Timer/Zähler/PMW-Blöcke
    • Bis zu 2 Serielle Konfigurationsblöcke (SCBs)
    • I/O Subsystem
    • Bis zu 36 GPIO
Blockdiagramm
Blockdiagramm

Cypress PSoC 4100 Arm Cortex-M0 & M0+ MCUs

Neben CapSense erweitern die PSoC 4100 ARM Cortex-M0 und M0+ Mikrocontroller (MCUs) von Cypress die PSoC 4 MCU-Architektur um programmierbare Analogblöcke mit Smart Analog. Mit diesen Hardwaremodulen können Entwickler benutzerdefinierte Analog-Front-Ends (AFEs) sowie Signalkonditionierungs-Schaltungen mit Op Amps und Filtern einfach und schnell erstellen. Die PSoC 4100 MCUs sind auch mit integrierter BLE-Konnektivität verfügbar.

Merkmale
  • 32-bit MCU Subsystem
    • 24 MHz Arm Cortex-M0 CPU mit Einzeltaktmultiplikation
    • Bis zu 32kB Flash-Speicher mit Lesebeschleuniger
    • Bis zu 4 kB SRAM
  • Programmierbare Analogblöcke
    • Arm-Cortex-M0- und Arm-Cortex-M0+-Core
    • CPU-Geschwindigkeit bis zu 48 MHz
    • Bis zu 256 KB Flash, 32 KB SRAM
    • Absolutzeitgeber mit Quarz-Oszillator (WCO)
  • Programmierbare Analogblöcke
    • Bis zu 12-bit 1 Msps SAR ADC
    • Bis zu 6 Komparatoren mit geringem Leistungsverbrauch
    • Bis zu 4IDACs
    • Bis zu 4 Op Amps
    • Cypress CapSense® mit SmartSense™ Auto-Tuning
  • Programmierbare Digitalblöcke
    • Bis zu 8 Timer/Zähler/PMW-Blöcke
    • Bis zu 4 serielle Konfigurationsblöcke (SCBs)
    • Segmentierter LCD-Treiber
    • I/O Subsystem
    • Bis zu 55 GPIO
Blockdiagramm
Blockdiagramm

Cypress PSoC 4200 Arm Cortex-M0 Mikrocontroller (MCUs)

Mit der Ergänzung programmierbarer Universal-Digitalblöcke (UDB) erhöhen die PSoC 4200 ARM Cortex-M0 Mikrocontroller (MCUs) von Cypress Flexibilität und Performance des PSoC-4-Portfolios. Diese Mikrocontroller können fürkundenspezifischeDigitalschnittstellen, Zustandsmaschinen und benutzerdefinierte Logikfunktionen konfiguriert werden. Die PSoC 4100 MCUs sind auch mit integrierter BLE-Konnektivität verfügbar.

Merkmale
  • 32-bit MCU Subsystem
    • 32-Bit-Mikrocontroller-Subsystem
    • Arm Cortex-M0 Core
    • CPU-Geschwindigkeit bis zu 48 MHz
    • Bis zu 256 KB Flash, 32 KB SRAM
    • Absolutzeitgeber mit Quarz-Oszillator (WCO)
    • USB full-speed
    • CAN-Controller
  • Programmierbare Analogblöcke
    • Bis zu 12-bit 1 Msps SAR ADC
    • Bis zu 6 Komparatoren mit geringem Leistungsverbrauch
    • Bis zu 4IDACs
    • Cypress CapSense® mit SmartSense™ Auto-Tuning

  • Programmierbare Digitalblöcke
    • Bis zu 8 Universal-Digitalblöcke (UDBs)
    • Bis zu 8 Timer/Zähler/PMW-Blöcke
    • Bis zu 4 serielle Konfigurationsblöcke (SCBs)
    • Segmentierter LCD-Treiber
  • I/O Subsystem
    • Bis zu 98 GPIO

Weitere Ressourcen
Datenblatt PSoC 4200 Datenblatt PSoC 4200
Produktfamilien PSoC 4100 und 4200: PSoC 4 Architektur-Referenzhandbuch
Produktfamilie PSoC 41XX/42XX_BLE: PSoC 4 BLE-Architektur-ReferenhHandbuch
Applikationshinweis: Erste Schritte mit der PSoC 4.0
PSoC4 Pioneer-Development-Kit
Blockdiagramm
Blockdiagramm

Cypress CY8CKIT-037 PSoC 4 Motorsteuerungs-Evaluierungskit

Mit dem PSoC 4 (CY8CKIT-037) Motorsteuerungs-Evaluierungskit von Cypress können Designer die PSoC-4-Gerätefamilie für Motorsteuerungs-Applikationen evaluieren. Entwickler können mit dem Kit Steuerungslösungen für BLDC (BrushLess Direct Current), PMSM (Permanent Magnetic Synchronous Motors) und Schrittmotoren erstellen. In der Cypress PSoC-Gerätefamilie sind viele interne Ressourcen für Motorsteuerungs-Applikationen eingefügt, darunter Timer Counter Pulse Width Modulator (TCPWM), SAR-ADC, Komparatoren, Operationsverstärker und Universal-Digitalblöcke (UDBs). Ein Arm® Cortex™ Core bietet leistungsstarke Motorsteuerung für PSoC-Bauelemente. Mit den Stiftleisten des EV-Boards können Designer das PSoC-4-Pioneer-Board CY8CKIT-042 anschließen, um ein vollständiges Motorsteuerungssystem zu schaffen. Neben dem Motorsteuerungs-Evaluierungsboard sind im Evaluierungskit, ein AC/DC-Stromadapter mit 24 V/2,0 A, ein Schraubenzieher, ein BLDC-Motor (BLY172S-24V-4000) mit sinusförmiger elektromotorischer Gegenkraft, ein USB-A-zu-USB-Mini-B-Kabel, ein Konfigurations-Jumper, eine Sicherung, und eine Kurzanleitung enthalten.

Lieferumfang
  • Motorsteuerungs-EVK-Board
  • AC/DC-Adapter 24 V/2,0 A
  • Schraubenzieher
  • Ein BLDC-Motor (BLY172S-24V-4000) mit sinusförmiger elektromotorischer Gegenkraft
  • USB-A-zu-Mini-B-Kabel
  • Steckbrücken-Konfiguration
  • Sicherung
  • Kurzanleitung

Cypress CY8CKIT-042 PSoC 4 Pioneer-Kit

Das CY8CKIT-042 PSoC® 4 Pioneer-Kit von Cypress ist eine einfach zu bedienende und kostengünstige Entwicklungsplattform für die Erstellung einzigartiger Designs mit der Flexibilität der PSoC 4. Ausgestattet mit einem Bauteil aus der PSoC-420-Produktfamilie, bietet dieses Kit die Power eines Arm® Cortex®-M0 kombiniert mit der voll anpassbaren analogen und digitalen Struktur des PSoC aus einer Hand.

Lieferumfang
  • PSoC 4200 Pioneer-Kit-Board
  • Kurzanleitung
  • USB-A-zu-Mini-B-Kabel
  • Schaltdrähte (6)

Cypress CY8CKIT-046 PSoC® 4 L-Baureihe Pioneer-Kit

Das Pioneer-Kit CY8CKIT-046 PSoC® 4 der L-Baureihe von Cypress ist eine kostengünstige Hardware- und Software-Plattform, die das Design und das Debugging des PSoC 4200L-Bauteils ermöglicht. Dieses Kit verfügt über ein mit 13 Elementen ausgestattetes CapSense® Guesture Pad sowie zwei CapSense-Näherungsheadern für eine schnelle Implementierung und Evaluierung von Touch-basierten und Näherungsgesten ermöglichen. Mit ihrem Footprint ist es die erste Entwicklungsplattform der Branche, die den Anschluss zweier Arduino Uno-fähigen Shields nebeneinander erlaubt. Durch diese Flexibilität können zwei Benutzerschnittstellen-Shields bzw. zwei Shields mit den gleichen Kommunikationsprotokollen im selben Design verwenden werden. In diesem Kit kann das erweiterte Shield-Board abgenommen und alsArduino Shield mit einem Arduino Uno-kompatiblen Development-Kit genutzt werden.

Lieferumfang
  • PSoC 4 L-Baureihe Pioneer-Board
  • USB-Standard-A-zu-Mini-B-Kabel
  • Zwei Kabel für Steckbrücken (je 4 Zoll)
  • Zwei Kabel für Näherungssensoren (je 5 Zoll)
  • Stereo-Audio-Kopfhörer mit Mikrofon

Cypress CY8CKIT-049 PSoC 4 Prototyping-Kits

Die Prototyping-Kits CY8CKIT-049 PSoC® 4von Cypress sind kostengünstige Prototypingplattformen für das Testen und Entwickeln von Applikationen mit der Produktfamilie PSoC 4. CY8CKIT-04-Bboards unterstützen die Arm 32-bit Cortex-M0™ CY8C41xx und CY8C42xx Gerätefamilien. Mit dem eingebauten seriellen USB-Controller (CY7C65211) kann das Prototypin-Kit an einen PC angeschlossen werden. Programmieren kann man die Bauelemente über den seriellen USB-Controller und das Bootloader-Softwar Host-Tool. Diese Cypress Prototyping-Kits unterstützten auch die CapSense Knopf-Steuerung und USB-IF-Akkuladegeräte.

Merkmale und Vorteile
  • Benutzerfreundliche, kostengünstige Prototyping-Plattform für die schnelle Entwicklung von Produkten mit PSoC 4 und Nutzung der außergewönlich flexiblen PSoC-4-Architektur.
  • Breakout-Board mit offenem Footprint sorgt für optimale Endnutzung der PSo- 4-Bauteile
  • Kostengünstige Alternative zu Testgeräten und gleichzeitig eine Plattform für die einfache Entwicklung und Integration des PSoC 4-Bauteile in Endsysteme.
  • Auf dem Board sind außerdem:
    • Eingebauter serieller USB-Controller (CY7C65211)
    • Eingebaute CMOD-Kondensatoren für CapSense®-Entwicklung
    • Bypass-Kondensator fürhochwertigeADC-Umwandlungen
    • LED für Rückmeldung
    • Druckknopf für simple Nutzereingabe und Aktivierung des Bootloader-Programming-Modus

Cypress CY8CKIT-142 PSoC 4 BLE-Modul

Das BLE-Modul CY8CKIT-142 PSoC 4 von Cypress ist eine zertifizierte, bedienerfreundliche Lösung für die Entwicklung vollständiger Bluetooth Low Energy Systeme. Neben dem PSoC 4 BLE verfügt es über zwei Quarze für das Antennen-Anpassungsnetzwerk, eine PCB-Antenne und weiterepassive Bauelemente, und bietet gleichzeitig Zugang zu allen GPIOs. Das Modul kann entweder an das CY8CKIT-042-BLE Bluetooth Low Energy Pioneer-Kit angeschlossen oder eigenständig mit einem externen Programmierer wie dem CY8CKIT-002 MiniProg3 (separat erhältlich) genutzt werden.


Merkmale
  • PSoC 4 BLE, eine auf ARM® Cortex®-M0-basierende Einzel-Chip-Lösung, mit integrierten programmierbaren Analog-Front-Ends und digitalen Peripheriegeräten
  • CapSense® Technologie für Touch
  • Bluetooth Low Energiy oder Bluetooth-Smart-Funk
  • CY8CKIT-142 qualifiziert für Bluetooth 4.1 Spezifikationen
  • in Ländern wie den USA (FCC), Kanada (IC), Europa (CE) und Japan (JRF/TELEC) hat das Modul, zusammen mit dem CY8CKIT-042 BLE Pioneer-Baseboard die behördliche Zulassung (nur für Entwicklungszwecke) für den unlizenzierten Frequenzbereich 2,4 GHz

Cypress CY8CKIT-145-40XX PSoC® CapSense Prototyping-Kit

Mit dem CapSense® Prototyping-Kit CY8CKIT-145-40XX PSoC® 4000S von Cypress können Designer mit dem PSoC 4000S CapSense® mit niedrigem LEistungsverbrauch evaluieren und entwickeln. Dieses Kit ist zerlegbar ausgelegt. Aufgrund dieser Bauweise können Nutzer den KitProg (eingebaute Programmierer und Debugger) vom Target-Board trennen und unabhängig benutzen. Mit CapSense und den zwei kapazitiven Boards ermöglicht dieses Kit eine schnelle Evaluierung und Entwicklung. Eines der Boards verfügt über drei kapazitive Tasten. Das zweite verfügt über einen kapazitiven Schieber mit 5 Segmenten. Diese beiden Boards können Eigenkapazitäts- und gegenseitige Kapazitätsmessungen durchzuführen. Das PSoC 4000S Prototyp-Kit bietet einen einfachen Zugriff auf alle Geräte-I/Os mit ihrem Lochraster-kompatiblen Format und enthält ein EZ-BLE™ PRoC™-Modul, eine LED und eine Drucktaste. Außerdem sind im Kit ein, mit der PSoC 5LP entwickelter, integrierter Programmierer und Debugger enthalten. Dadurch können Programmierschnittstellen im Industriestandard, wie zum Beispiel CMSIS-DAP und Drag-an-Drop unterstützt werden.

Lieferumfang
  • Zwei PSoC 4000S CapSense kapazitive Boards
  • EZ-BLE™ PRoC™ Modul
  • LED
  • Drucktaste
  • Eingebauter Programmierer und Debugger

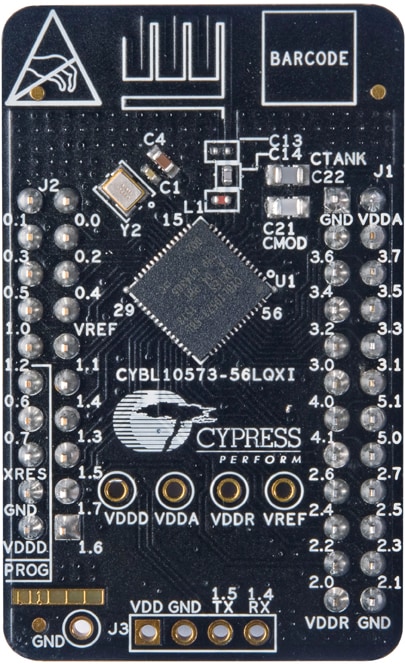

Cypress PRoC BLE-Module

Mit den benutzerfreundlichen BLE-Modulen PRoC von Cypress können allen Embedded Systemen BLE-Konnektivität hinzugefügt werden. Die Module sind ausgestattet mit einem PRoC BLE, zwei Quarzen für das Antennen-Anpassnetzwerk, einem SMA-Steckverbinder (CY5674) oder einer PCB-Antenne (CY5676) und anderenpassive Bauelemente, und bietet gleichzeitig Zugang zu allen GPIOs.

Das Modul kann entweder an das CY8CKIT-042-BLE Bluetooth Low Energy Pioneer-Kit angeschlossen oder eigenständig mit einem externen Programmierer wie dem CY8CKIT-002 MiniProg3 (separat erhältlich) genutzt werden. Die Module sind für die Bluetooth 4.1 Spezifikationen qualifiziert.

Merkmale
  • PRoC BLE-Gerät
  • 2 Kristalle
  • SMA-Anschluss oder PCB-Antenne
  • Cypress Semiconductor
