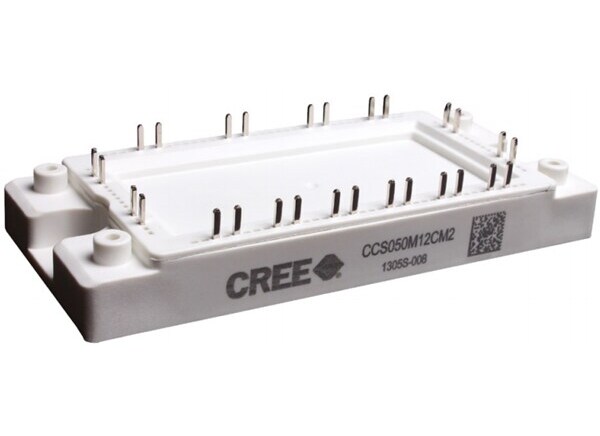

Wolfspeed / Cree SiC Sixpack-Leistungsmodul

Das SiC Sixpack-Leistungsmodul von Cree verfügt über die Z-FET™ MOSFET- und die Z-Rec™ Dioden-Technologie. Dieses Siliziumkarbid-Dreiphasenmodul bietet extrem niedrige Leistungsverluste mit einem hohen Betriebswirkungsgrad. Außerdem hat dieses Modul keine Sperrverzögerungsströme und Abschalt-Schweifströme. Dieses Modul ermöglicht kompakte und leichte Systeme mit reduziertem Kühlbedarf und demzufolge niedrigen Kosten für die Systemkühlung. Das Six-Pack-Leistungsmodul eignet sich hervorragend für Anwendungen wie Solar-Wechselrichter, UPS und Motorantriebe.

Merkmale

  • Integrated temperature sensor
  • Ultra low loss
  • Zero reverse recovery current
  • Zero turn-off tail current
  • High-frequency operation
  • Easy-to-drive MOS gate
  • Pin-compatible to industry-standard, IGBT, six-pack modules
  • Cu Baseplate, AIN DBC system
  • Positive temperature coefficient on VF and VDS(on)
  • Enables compact and lightweight systems
  • High efficiency operation
  • Ease of transistor gate control
  • Reduced cooling requirements
  • Reduced system cost

Applikationen

  • Solar inverters
  • UPS and SMPS
  • Induction heating
  • Regen drives
  • 3-Phase PFC
  • Motor drives

Technische Daten

  • Composition: Silicon Carbide
  • Module size: 47mm x 108mm
  • Configuration: Six-pack (three-phase)
  • Blocking voltage: 1.2kV
  • RDS(ON): 25mΩ
  • Maximum case / junction temperature: 150ºC
  • ESW TOTAL: 1.7mJ (Tj = 150ºC)
  • QRR: 0.28µC

Applikationsinfos

{"IsParent":false,"RelatedContentTitle":"Related Products","ModuleId":149229,"MarketingIds":["133825612","153686052","140438782"]}

Package Dimensions

Technische Zeichnung - Wolfspeed / Cree SiC Sixpack-Leistungsmodul
