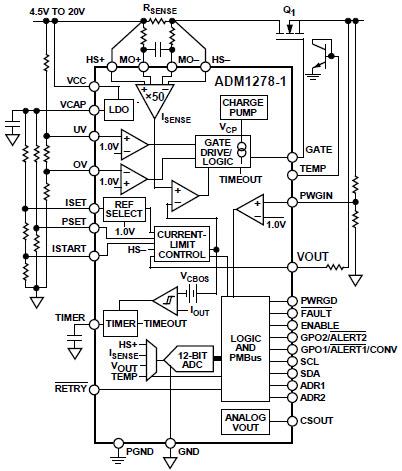

Analog Devices Inc. ADM1278 Hot-Swap-Controller
Der ADM1278 Hot-Swap-Controller mit PMBus-Schnittstelle von Analog Devices ermöglicht den Einbau/Ausbau einer Platine in/aus eine unter Spannung stehenden Rückwandplatine. Der ADM1278 bietet auch Strom-, Spannungs- und Leistungs-Readback über einen integrierten 12-Bit Analog-Digital Wandler (ADC), auf den über eine PMBus™-Schnittstelle zugegriffen wird. Der Laststrom wird mit Hilfe eines internen Strommessverstärkers gemessen, der die Spannung über einen Messwiderstand im Strompfad über die Pins HS+ und HS− misst. Standardmäßig ist eine Stromgrenze von 20mV eingestellt, aber diese Grenze kann ggf. mit einem Widerstandsteilernetz von der internen Bezugsspannung zum Pin ISET angepasst werden. Der ADM1278 begrenzt den Strom über den Messwiderstand durch Regelung der Gate-Spannung eines externen n-Kanal-FETs im Strompfad über den GATE-Kontakt. Die Messspannung und somit der Laststrom wird unter dem voreingestellten Höchstwert gehalten. Der ADM1278 schützt den externen FET durch Begrenzung der Ein-Zeit des FETs während der Strom auf seinem Maximalwert ist. Diese Strombegrenzungszeit wird durch die Auswahl des am TIMER-Kontakt angeschlossenen Kondensators eingestellt. Außerdem wird mit Hilfe eines Konstantstrom-Foldback-Schemas die Verlustleistung im MOSFET während des Hochfahrens und in Fehlerzuständen geregelt. Der Leistungspegel und die TIMER-Regelzeit können so eingestellt werden, dass sichergestellt ist, dass der MOSFET innerhalb der Grenzen des sicheren Arbeitsbereichs (SOA) bleibt. Für dv/dt Hochfahren ist auch ein programmierbarer Einschaltstrom verfügbar. Bei einem Kurzschluss reagiert ein interner Überstromdetektor innerhalb von 320ns und signalisiert dem Gate, dass es abschalten soll. Ein 1500mA Pull-Down-Bauteil gewährleistet eine schnelle FET-Reaktion. Der 12-Bit ADC kann den Strom im Messwiderstand, die Versorgungsspannung am HS+-Kontakt, die Ausgangsspannung und die Temperatur am externen NPN-Bauteil messen. Über eine PMBus-Schnittstelle kann eine Steuerung Daten vom ADC lesen. Bis zu 16 eindeutige I²C-Adressen können in Abhängigkeit der Belegung der beiden ADRx-Kontakte gewählt werden. Der ADM178 Hot-Swap-Controller ist in einem LFCS-Gehäuse mit 32 Anschlüssen erhältlich und kann über einen RETRY-Pin auf automatischen Neuversuch oder Ausrasten bei einem Überstromfehler konfiguriert werden. Somit ist der ADM1278 Hot-Swap-Controller ideal für Server, Leistungsüberwachung, Steuerungs-/Energiebilanz, zentrale Büroeinrichtungen und Telekommunikations- und Datenkommunikationsausrüstung.
