SHF-125-01-L-D-TH

Name: Samtec SHF-125-01-L-D-TH
Brand: Samtec
SKU: 200-SHF12501LDTH
Price: 4.08 CHF
Availability: InStock

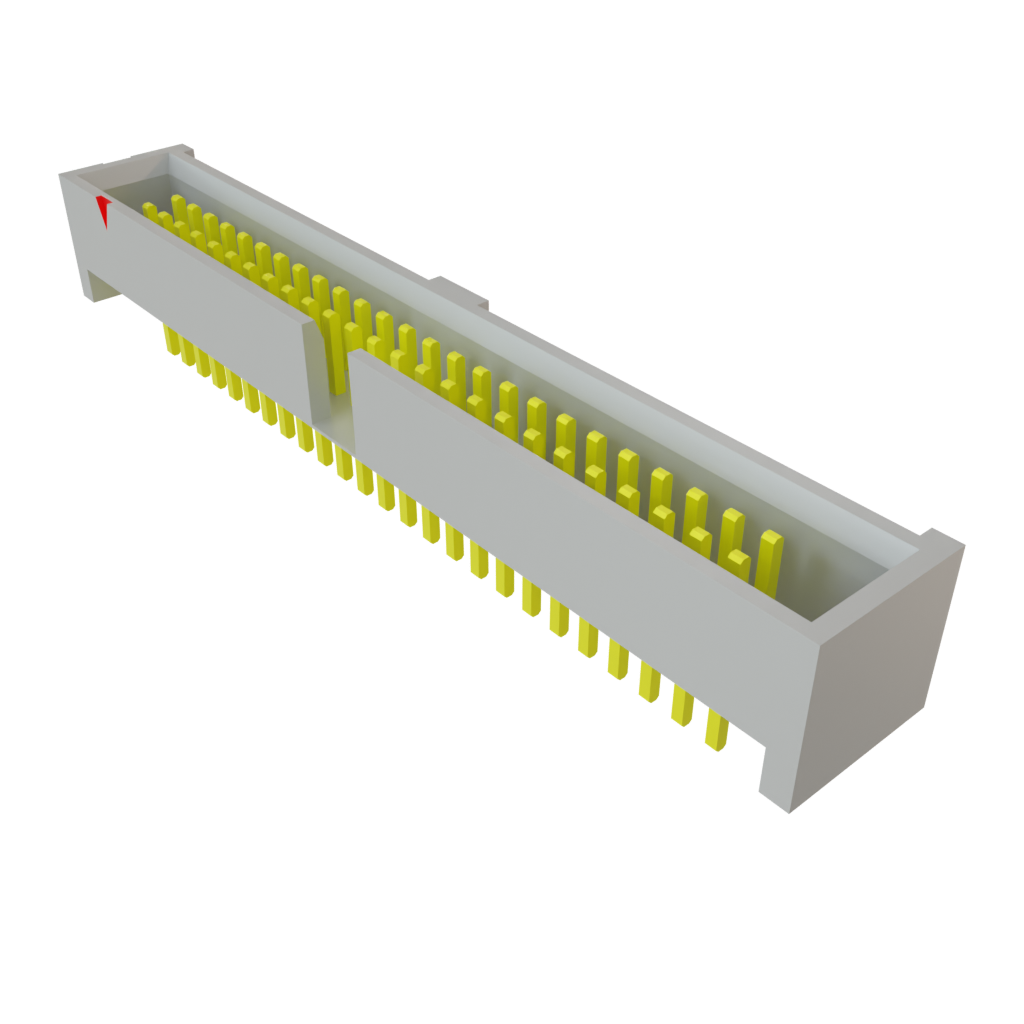

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-SHF12501LDTH

Herst.- Nr.:

SHF-125-01-L-D-TH

Herst.:

Samtec

Beschreibung:

Sockel & Kabelgehäuse Shrouded Terminal Strip

Datenblatt:

SHF-125-01-L-D-TH Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec SHF-125-01-L-D-TH

Auf Lager: 83

Lagerbestand:: 83 sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 9 Wochen Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

CHF -.--

Erw. Preis:

CHF -.--

Vorauss. Zolltarif:

Preis (CHF)

Menge	Stückpreis	Erw. Preis
	CHF 4.08	CHF 4.08
	CHF 3.65	CHF 109.50
	CHF 3.24	CHF 194.40
	CHF 2.92	CHF 306.60
	CHF 2.69	CHF 1 371.90

Alternativverpackung

Herst. Teilenr.:

SHF-125-01-L-D-TH-TR

Verpackung:

Reel, Cut Tape

Verfügbarkeit:

Auf Lager

Preis:

CHF 4.14

Min:

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Sockel & Kabelgehäuse
RoHS:
Produkt:	Headers
Typ:	Shrouded
Anzahl der Positionen:	50 Position
Abstand:	1.27 mm (0.05 in)
Anzahl der Zeilen:	2 Row
Zeilenabstand:	1.27 mm (0.05 in)
Montageart:	Through Hole
Montage:	Solder Pin
Montagewinkel:	Straight
Kontakt-Gender:	Pin (Male)
Kontaktüberzug:	Gold
Länge der Mating-Position:	3.05 mm (0.12 in)
Länge des Abschlussstiftes:	1.91 mm (0.075 in)
Serie:	SHF
Anwendung:	Board-to-Cable
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Verpackung:	Tube
Marke:	Samtec
Kontaktmaterial:	Phosphor Bronze
Entflammbarkeitseinstufung:	UL 94 V-0
Gehäusefarbe:	Black
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Latch-Typ:	Unlatched
Produkt-Typ:	Headers & Wire Housings
Verpackung ab Werk:	15
Unterkategorie:	Headers & Wire Housings
Gewicht pro Stück:	767.460 mg

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Specification Sheets

Technical Resources

Dimensional Drawing, Footprint, and Part Number Configuration

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

ECF/EHF/ESHF/SHF Ummantelte und Auswurf-IDC-Stiftleisten

Die geschirmten ECF/EHF/ESHF/SHF Ejector-IDC-Stiftleisten von Samtec haben ein Raster von 1,27 mm (0,50") und sind für Durchsteckmontage mit rechtwinkligen und oberflächenmontierbaren Endstücken in den gängigen Pinzahlen von 4 bis 25 erhältlich. Die IDC-Stiftleisten sind für die Verwendung mit den FFSD-Flachband- und FFTP-Twisted-Pair-Kabelbaugruppen vorgesehen. Die SHF-Klemmenleisten für die Leiterplattenmontage und die zweireihigen EHF-Stiftleisten sind mit einer Polarisationskerbe versehen, die EHF-Bauteile sind außerdem mit Auswerfern ausgestattet. Die ummantelten ECF/EHF/ESHF/SHF- und Auswurf-IDC-Stiftleisten von Samtec werden in einem Temperaturbereich von -55 °C bis +125 °C betrieben, sind RoHS-konform und bleifrei lötbar.
