LSHM-120-03.0-L-DV-A-S-TR

Name: Samtec LSHM-120-03.0-L-DV-A-S-TR
Brand: Samtec
SKU: 200-LSHM12003.0LDVAS
Price: 4.37 CHF
Availability: InStock

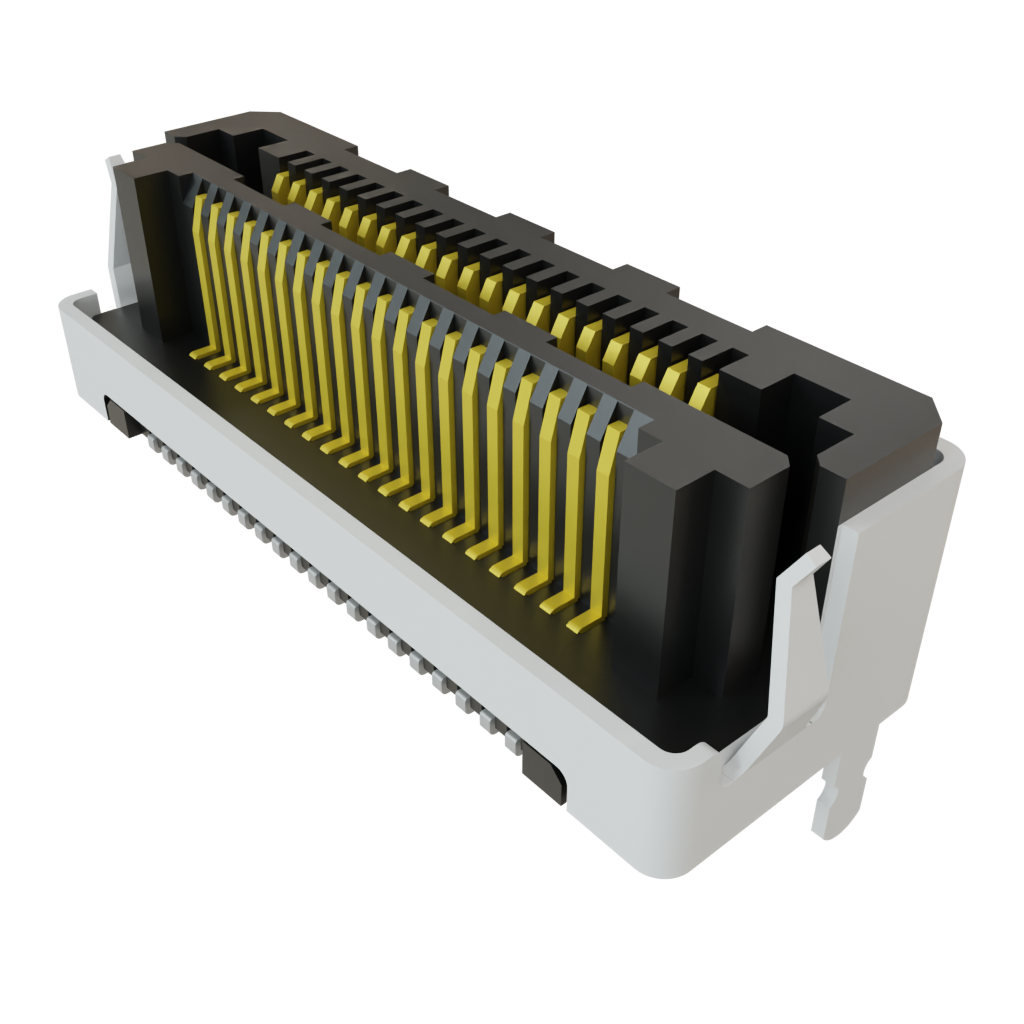

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-LSHM12003.0LDVAS

Herst.- Nr.:

LSHM-120-03.0-L-DV-A-S-TR

Herst.:

Samtec

Beschreibung:

Platine-zu-Platine & Mezzanine-Steckverbinder 0.5MM RAZOR BEAM HIGH SPEED

Datenblatt:

LSHM-120-03.0-L-DV-A-S-TR Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec LSHM-120-03.0-L-DV-A-S-TR

Auf Lager: 704

Lagerbestand:: 704 sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 2 Wochen Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

CHF -.--

Erw. Preis:

CHF -.--

Vorauss. Zolltarif:

Preis (CHF)

Menge	Stückpreis	Erw. Preis
	CHF 4.37	CHF 4.37
	CHF 4.09	CHF 102.25
	CHF 3.89	CHF 194.50
	CHF 3.54	CHF 354.00
Ganzes Reel (Sie bestellen ein Vielfaches von 700)
	CHF 3.17	CHF 2 219.00
	CHF 2.80	CHF 3 920.00
4 900	Kostenvoranschlag

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Platine-zu-Platine & Mezzanine-Steckverbinder
RoHS:
Produkt:	Connectors
Anzahl der Positionen:	40 Position
Abstand:	0.5 mm (0.02 in)
Anzahl der Zeilen:	2 Row
Montage:	Solder
Montagewinkel:	Vertical
Nennstrom:	2 A
Nennspannung:	160 VAC
Maximale Datenrate:	16 Gbps
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Kontaktüberzug:	Gold
Kontaktmaterial:	Phosphor Bronze
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Serie:	LSHM
Verpackung:	Reel
Verpackung:	Cut Tape
Anwendung:	Power, Signal
Marke:	Samtec
Übertragungsgeschwindigkeit:	16 Gbps
Entflammbarkeitseinstufung:	UL 94 V-0
Montageart:	Board Lock
Produkt-Typ:	Board to Board & Mezzanine Connectors
Verpackung ab Werk:	700
Unterkategorie:	Board to Board & Mezzanine Connectors
Handelsname:	Razor Beam

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Ultra-Mikro-Verbindungen

Samtec Ultra-Mikro-Verbindungen bieten eine Stapelhöhe von nur 2,31 mm und Rastermaße von 0,4 mm, 0,5 mm, 0,635 mm und 0,8 mm. Es stehen ein bis vier Reihen zur Verfügung, und die Endenabschluss umfassen Lötzinn, Lötkugeln und Lötstift. Die Ultra-Mikro-Verbindungen von Samtec sind in mehreren Montagewinkeln verfügbar, einschließlich horizontal, rechts, gerade und vertikal. Das Produktsortiment umfasst Steckverbinder, Stiftleisten, Anschlussbuchsen, Sockel und hermaphroditische Steckverbinder.

Flexible stapelbare Steckverbinder

Die stapelbaren Board-Verbinder von Samtec Flex verfügen über eine große Auswahl von Board-to-Board-Steckverbindern mit Design-Flexibilität. Diese Board-to-Board-Steckverbinder-Systeme sind in einer großen Auswahl von Rastermaßen, Dichten, Stapelhöhen, Ausrichtungen und anderen Standard- oder modifizierten Optionen verfügbar, wodurch es einfach ist, den richtigen Steckverbinder für jede Applikation zu finden. Zu den Flex-Stapel-Optionen gehören einteilig, mit niedrigem Profil, hochgezogen, Mischpole, ummantelt, koplanar, parallel, senkrecht. Die Pfostenhöhen sind in Schritten von 0,005 Zoll (0,13 mm) einstellbar.

Robuste SI-System-Steckverbinder für Embedded-Vision

Samtec Robuste SI-System-Steckverbinder für Embedded-Vision sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Die Anzahl der Positionen reicht von 10 bis 200, während die Montagewinkel gerade, rechts und vertikal umfassen. Die robusten SI-System-Steckverbinder für Embedded Vision von Samtec bieten Stapelhöhen von nur 5 mm. Das Produktportfolio umfasst Stiftleisten, Sockel, Mischpol-Steckverbinder, Anschlussbuchsen und Steckverbinder. Anschlussarten umfassen Lötzinn und Lötpin.

Robuste SI-System-Steckverbinder für die Automatisierung

Samtec Robuste SI-System-Steckverbinder für die Automatisierung sind in einer großen Auswahl von Stapelhöhen, Anschlussarten und Anzahl von Reihen verfügbar. Die Montagewinkel umfassen rechts, gerade und vertikal. Die Anzahl der Positionen reicht von 10 bis 200. Die robusten SI-System-Steckverbinder für die Automatisierung von Samtec sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Das Produktportfolio umfasst Steckverbinder, Stiftleisten, Anschlussbuchsen, Sockel und Mischpol-Steckverbinder.

Razor Beam™ LSHM Steckverbinder

Samtec Razor Beam™ LSHM Hochgeschwindigkeitssteckverbinder verfügen über ein selbststeckendes System, das zur Reduzierung der Lagerkosten beiträgt. Die ummantelten Hochgeschwindigkeits-Steckverbinder mit hoher Dichte bieten bis zu 100 I/Os und etwa 4 bis 6 Mal größere Steck-/Trennkräfte als typische Mikroraster-Steckverbinder. Weitere Merkmale sind ein schlankes Reihe-zu-Reihe-Design für Hochgeschwindigkeits- und Fine-Pitch-Systeme. Die LSHM Razor Beam Hochgeschwindigkeitssteckverbinder von Samtec sind in 10 Stapelhöhen von 5 mm bis 12 mm mit einer Abschirmungsoption erhältlich.
