TE Connectivity / Laird External Antennas VxJ Trigger Antennen unterem Armaturenbett mit 4 oder 5 Anschlüssen

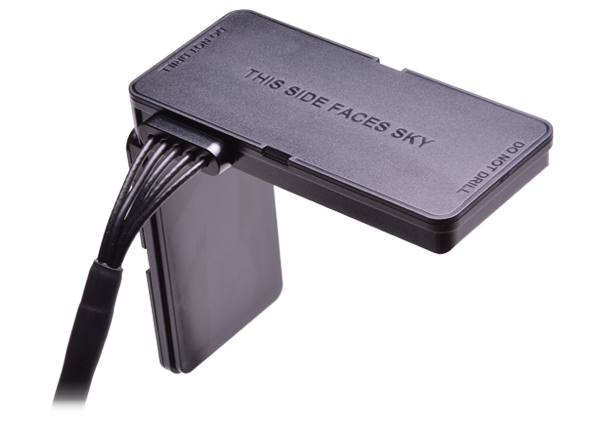

TE Connectivity/Laird External Antennas VxJ Trigger Antennen unterm Armaturenbrett mit 4 oder 5 Anschlüssen sind für die Montage unter Fahrzeug-Armaturenbrettern für eine hervorragende, zuverlässige Leistung ausgelegt. Diese Antennen verfügen über ein einzigartiges L-förmiges Design, das eine Montage neben oder über sperrigen Objekten, wie z. B. Belüftungskanäle, ermöglicht. Die Integration von horizontalen und vertikalen Elementen bietet im Vergleich zu herkömmlichen Lösungen eine weitreichende Netzwerkabdeckung. VxJ Trigger Antennen bieten 3G-/4G-/5G-/ISM-/CBRS-Mobilfunk, Wi-Fi® und GNSS-Frequenzen in einem einzigartigen Format. Die externen VxJ Trigger Antennen mit 4 oder 5 Anschlüssen von TE Connectivity/Laird eignen sich hervorragend für Transport-, öffentliche Sicherheits-, Flottenbetreiber- und Fahrzeugortungs-Applikationen.
Merkmale
- Betrieb
- VPJ-Antennen (5 Anschlüsse)
- Betrieb mit 2 Anschlüssen über 3G-/4G-/5G-/ISM-/CBRS-Bänder
- Betrieb mit 2 Anschlüssen über die Nieder-/Hochfrequenz-WLAN-Bänder
- Antenne mit einem aktiven Anschluss für die Aktivierung von globalen GNSS-Navigationsdiensten
- VQJ-Antennen (4 Anschlüsse)
- Betrieb mit 2 Anschlüssen über 3G-/4G-/5G-/ISM-/CBRS-Bänder
- Betrieb mit 1 Anschluss über die Nieder-/Hochfrequenz-WLAN-Bänder
- Antenne mit einem aktiven Anschluss für die Aktivierung von globalen GNSS-Navigationsdiensten
- VPJ-Antennen (5 Anschlüsse)
- Einzigartige V-Pol-/H-Pol-Mobilfunkelemente gewährleisten eine hohe Signalerhaltung und einen hohen Datendurchsatz
- Ideal für Unter-Armaturenbrett-Positionen in Fahrzeugen
- Zweiachsen-Klebung über VHB-Band bietet eine robuste Befestigung bei Erschütterungen
- Vollständige Abdeckung von Mobilfunk, WLAN und GNSS in einer Antenne
- IP67-Schutzart
Applikationen
- LKW
- FirstNet/öffentliche Sicherheit
- Transport/Transit
- Nachrüstmarktflotte
- Robuste LTE-Gateways
Technische Daten
- GNSS
- Betriebsfrequenzbereich: 1.559 MHz bis 1.606 MHz
- Passive Gain: 5 dBic
- Aktive Gain: 32 dBic
- Typische LNA-Gain: 28 dB ±3 dB
- Spannungsbereich: 2,5 VDC bis 7 VDC
- Rauschfaktor: ≤2,5 dB (max.)
- RHCP-Polarisierung
- Nennimpedanz: 50 Ω
- Maximaler Stromverbrauch: 8,5 mA ±3 mA
- Maximale Eingangsleistung: -10 dBm
- Frequenzbereich: 698 MHz bis 5.900 MHz
- 4 oder 5 Anschlüsse
- Nennimpedanz von 50 Ω
- Maximale Leistung: 5 W
- Spitzengain: 5 dBi
- VSWR: <3,1:1 (max.)
- Temperaturbereich: -40 °C bis +85 °C
- Materialien
- Schwarzes PC-Radom
- Schwarze Kabel von 914 mm (3 Fuß)
Veröffentlichungsdatum: 2021-09-16
| Aktualisiert: 2022-10-17
