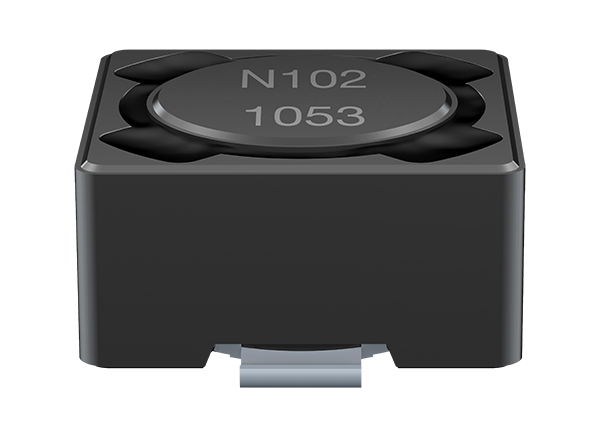

EPCOS / TDK B82472N6 SMT-Leistungsinduktivitäten
EPCOS/TDK B82472N6 SMT-Leistungsinduktivitäten eignen sich für ein bleifreies Reflow-Löten und bieten einen hohen Nennstorm und eine Stoßspannungsfestigkeit von 400 VDC. Diese Leistungsinduktivitäten verfügen über Anschlüsse, die mit dem Basismaterial CuSn6P und der Ni-Sn-Schichtzusammensetzung beschichtet sind. Die B82472N6 Leistungsinduktivitäten verfügen über einen niedrigen DC-Widerstand sowie eine magnetisch abgeschirmte Ferritkern-Bauweise und sind RoHS-konform. Diese Leistungsinduktivitäten eignen sich hervorragend für den Einsatz in Schaltnetzteilen, nichtisolierten Offline-AC/DC-Wandlern, Industrieelektronik und Unterhaltungselektronik.
Merkmale
- Hoher Nennstrom
- Geringer DC-Widerstand
- Geeignet für bleifreies Reflow-Löten
- RoHS-konform
- Nenninduktivität: 150 µH bis 1.000 µH
- Nennstrom: 0,25 A bis 0,64 A
- Stoßspannungsfestigkeit: 400 V
- Temperaturbereich: bis zu +125 °C
- Bauweise:
- Ferritkern
- Magnetisch abgeschirmt
- Kupferlack-Drahtwicklung
- Wicklung an Anschlüsse gelötet
Applikationen
- Schaltnetzteile
- Nichtisolierte Offline-AC/DC-Wandler
- Auf-/Abwärts-Induktivitäten für Schaltwandler für Standby-fähige Ausrüstungen
- Industrieelektronik
- Unterhaltungselektronik

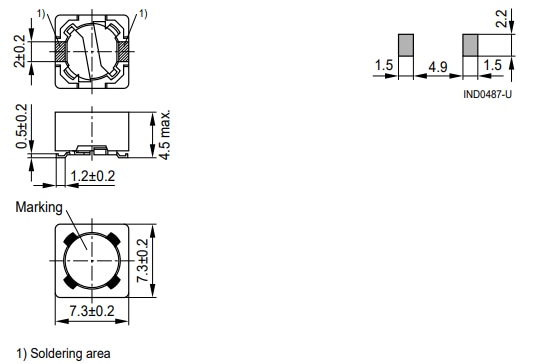

Maßzeichnung und Layoutempfehlung (in mm)
