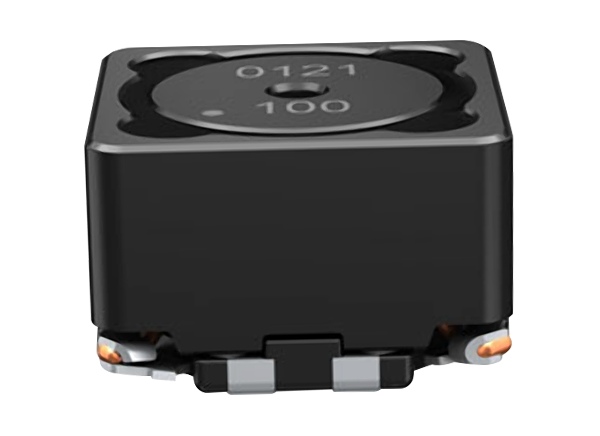

EPCOS / TDK B82464D6 AEC-Q200-Doppelmodus-SMT-Leistungsinduktivitäten
EPCOS/TDK B82464D6 AEC-Q200-Doppelmodus-SMT-Leistungsinduktivitäten bieten einen Spannungsbereich von bis zu 500 VDC, einen niedrigen DC-Widerstand und eignen sich für bleifreies Reflow-Löten. Die B82464D6 Komponenten verfügen über einen typischen Kopplungsfaktor von 99 %, einen Induktivitätsbereich von 2,2 µH bis 47 µH und einen Nennstrombereich von 1,71 A bis 6,17 A. Die B82464D6 AEC-Q200-Doppelmodus-SMT-Leistungsinduktivitäten werden in einem Temperaturbereich von -55 °C bis +150 °C betrieben und eignen sich hervorragend für DC/DC-Wandler-, 1:1-Transformator- und Gleichtakt-Drossel-Applikationen.
Merkmale
- Temperaturbereich von bis zu +150 °C
- Hoher Nennstrom
- Geringer DC-Widerstand
- Bauweise
- Ferritkern
- Magnetisch abgeschirmt
- Kupferlackdrahtwicklung
- Wicklung an Anschlüsse geschweißt
- Spezielle Wicklungstechnik für geringe Streuinduktivität und hohen Kopplungsfaktor
- Anschlüsse
- CuSn6P-Basismaterial
- Sn-Leitungsfinish (bleifrei)
- Galvanisiert
- Kopplungsfaktor durchschnittlich 99 % (typisch)
- Funktionelle Isolierung von bis zu 500 V
- Geeignet für bleifreies Reflow-Löten gemäß JEDEC J-STD 020D
- Qualifiziert gemäß AEC-Q200
- RoHS-konform
Applikationen
- Gleichtakt-Drosselspulen
- DC/DC-Wandler, insbesondere für die SEPIC-Topologie
- 1:1-Transformatoren
Technische Daten
- Nenninduktivitätsbereich: 2,2 µH bis 47 µH
- Nennstrombereich: 1,71 A bis 6,17 A
- Abmessungen: 10,4 mm2 x 6,3 mm
- Betriebstemperaturbereich: -55 °C bis +150 °C
- Kopplungsfaktor: 95 % bis 99 %
- Typischer DC-Widerstandsbereich: 0,018 Ω bis 0,238 Ω
- Gewicht: ~2,5 g
