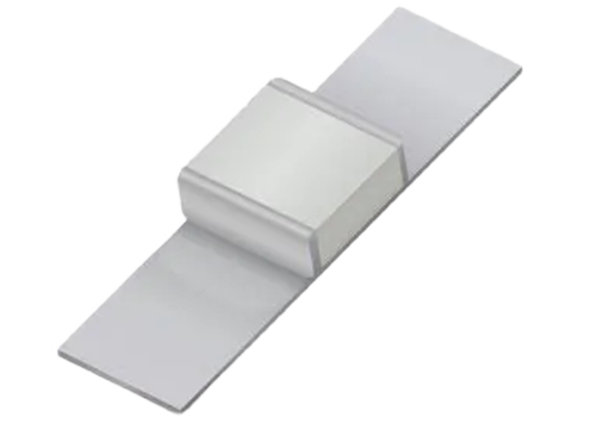

KYOCERA AVX 800E NPO-Mehrschicht-Keramikkondensatoren mit hoher HF-Leistung
KYOCERA AVX 800E NPO-Mehrschicht-Keramikkondensatoren mit hoher HF-Leistung sind für eine hervorragende Wärmeübertragung in anspruchsvollen HF-Leistungsapplikationen (von VHF bis Mikrowellenfrequenzen) ausgelegt, die einen konsistenten und zuverlässigen Betrieb erfordern. Die Kombination aus hochleitfähigen Metallelektrodensystemen, optimierten Gehäusegeometrien und proprietären Dielektrika ergibt einen niedrigen ESR. Die 800E NPO-Mehrschicht-Keramikkondensatoren mit hoher HF-Leistung bieten eine hervorragende thermische Leistungsfähigkeit und werden in einem Bereich von -55 °C bis +125 °C mit Kapazitätsoptionen von 3,3 pF bis 5.100 pF betrieben.
Merkmale
- Gehäusegröße E, 0,380 Zoll x 0,380 Zoll (9,6 mm x 9,6 mm)
- Ultra-niedriger ESR
- Hoher Q-Faktor
- Hohe HF-Leistung
- Extrem stabile Leistung
- Hoher HF-Strom/hohe HF-Spannung
- Hochzuverlässig
- RoHs-konform
Applikationen
- Schaltung
- HF/RF-Leistungsverstärker
- Transmitter
- Antennenabgleich
- Plasmakammern
- Medizintechnik (MRT-Spulen)
- Bypass
- Kopplung
- Abstimmung
- Impedanzanpassung
- DC-Sperrung
Technische Daten
- Kapazitätsbereich: 3,3 pF bis 5.100 pF
- Spannungsbereich: 2 kVDC bis 7,2 kVDC
- Temperaturkoeffizient: ±30 PPM/°C
- Betriebstemperaturbereich: -55 °C bis +125 °C
- Horizontale oder vertikale Elektrodenausrichtungen
Alle anzeigen
KYOCERA AVX NPO-Mehrschicht-Kondensatoren mit hoher HF-Leistung
Für Applikationen mit hoher HF-Leistung ausgelegt, die einen konsistenten und zuverlässigen Betrieb erfordern.
Veröffentlichungsdatum: 2021-10-19
| Aktualisiert: 2023-08-10
