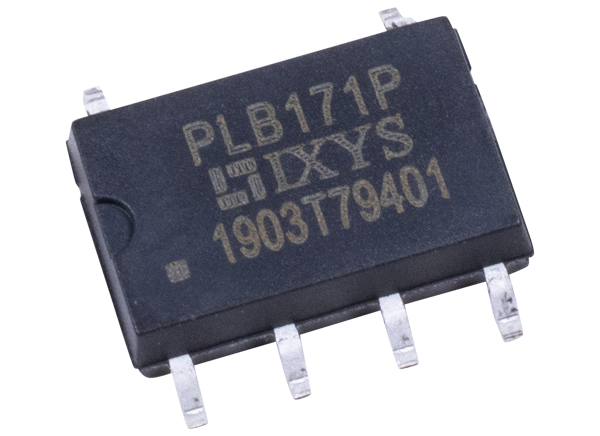

IXYS Integrated Circuits PLB171 OptoMOS® Relais

Das PLB171 OptoMOS® Relais von IXYS Integrated Circuits ist ein einpoliges, normalerweise geschlossenes (1-Form-B) Halbleiterrelais, das die optisch gekoppelte MOSFET-Technologie verwendet, um eine verbesserte Eingang-zu-Ausgang-Isolation von 5000 Vrms bereitzustellen. Das PLB171 ist speziell für die 7 mm Trennung zwischen den beiden Ausgangskontakten ausgelegt. Die optisch gekoppelten Ausgänge des Relais verwenden die patentierte OptoMOS-Architektur und werden durch eine hocheffiziente Infrarot-LED gesteuert. Die PLB171 bietet überragende Zuverlässigkeit und wurde entwickelt, um elektromechanische Relais zu ersetzen. Das Gerät bietet aufprallfreies Schalten in einem kompakten Gehäuse zur Oberflächenmontage.

Merkmale

  • 7mm separation of output pins
  • 800VP blocking voltage
  • 500VRMS input/output isolation
  • Low drive power requirements
  • Arc-free with no snubbing circuits
  • No EMI/RFI generation
  • Surface-mount package
  • UL 94V-0 flammability rating
  • Approvals
    • UL certified, File E76270
    • EN/IEC 60950 certified, TUV Certificate B 13 12 82667 003

Applikationen

  • Medical equipment - patient/equipment isolation
  • Instrumentation
  •  Multiplexers
  • Data acquisition
  • Electronic switching
  • I/O subsystems
  • Automotive high-voltage circuitry
  • Industrial controls
  • Aerospace
  • Security systems
  • Meters (watt-hour, water, gas)

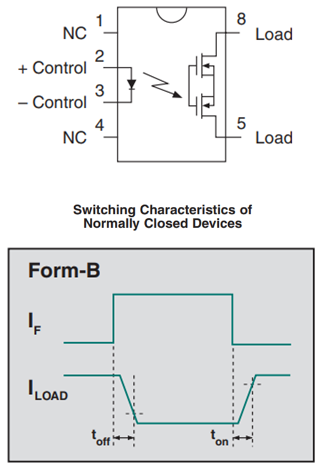

Pin Configuration

IXYS Integrated Circuits PLB171 OptoMOS® Relais

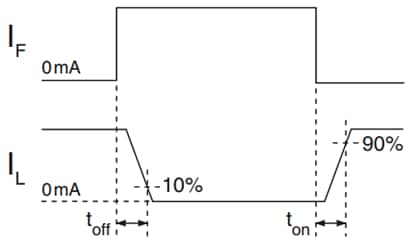

Timing Diagram

IXYS Integrated Circuits PLB171 OptoMOS® Relais
Veröffentlichungsdatum: 2016-03-29 | Aktualisiert: 2022-03-11
