Infineon Technologies MOTORCONTROLKIT_12V Motorsteuerungskit

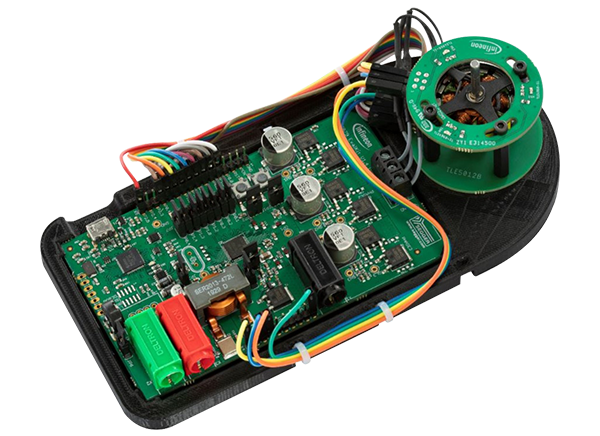

Das Infineon Technologies MOTORCONTROLKIT_12V Motorsteuerungskit ist ein einsatzbereites Kit mit MOTIX™ Embedded-Leistungs- und XENSIV™-Sensoren. Das MOTORCONTROLKIT_12V ist für ein schnelles Prototyping und eine schnelle Evaluierung von Niederspannungs-Motorsteuerungsapplikationen, wie z. B. Hilfspumpen und Lüfter oder weitere Dreiphasen-Niederspannungs-BLDC-Motoren ausgelegt.

Das MOTORCONTROLKIT_12V Motorsteuerungskit von Infineon verfügt über den TLE9879QXA40, TLE5012B-E1000 und den TLE4968-1L.

Das TLE9879QXA40 Bauteil ist Teil des MOTIX™ Embedded-Leistungs-IC und einer Einzelchip-Dreiphasen-Motortreiber-System-on-Chip-Lösung (SoC). Das Bauteil enthält einen ARM® Cortex-M3-Industriestandard-Core und LIN-Transceiver, einen Brückentreiber und ein Netzteil, wodurch die Implementierung von fortschrittlichen Motorsteuerungs-Algorithmen, wie z. B. sensorlose feldorientierte Steuerung (FOC), ermöglicht wird.

Der TLE5012B-E1000 ist ein 360°-Winkelsensor, der die Ausrichtung eines Magnetfelds erkennt. Dies wird durch Messung der Sinus- und Kosinuswinkel über monolithisch integrierte Giant-Magneto-Resistance-Elemente (iGMR) erreicht. Diese rohen Signale (Sinus und Kosinus) können intern digital verarbeitet werden, um die Winkelausrichtung des Magnetfeldes (des Magneten) zu berechnen.

Der TLE4968-1L ist ein integrierter Hall-Effekt-Schalter für hochpräzise Applikationen. Der Sensor bietet eine hervorragende Versorgungsspannungsbelastbarkeit, einen Betriebstemperaturbereich und eine Temperaturstabilität der magnetischen Schwellenwerte.

Merkmale

TLE9879 EVALKIT
- Dreiphasen-N-MOS-Brücke
- Einzel-Nebenwiderstand im GND-Pfad
- Integriertes LIN (im Bauteil integriert)
- Virtueller ComPort über J-Link
- Debug-LEDs und
- On-Board-Segger-J-Link-Debugger
TLE5012B
- 360°-Winkelmessung mit Drehzahlmesser und Winkelgeschwindigkeitsmessung
- 15-Bit-Darstellung des absoluten Winkelwerts (Auflösung von 0,01°)
- Winkelfehler von weniger als 1° über den gesamten Temperaturbereich und die gesamte Lebensdauer hinweg
- Bidirektionale SSC-Schnittstelle von bis zu 8 MBit/s
- Programmierbare Schnittstellen IIF, PWM, Hall-Schaltermodus, SPC
- Unterstützt die Sicherheitsintegritätsstufe (SIL)

TLE4968-1L
- Betriebsversorgungsspannung: 3,0 V bis 32 V
- Betrieb von einer ungeregelten Stromversorgung
- Überspannungsfestigkeit ohne externen Widerstand von 42 V
- Aktive Fehlerkompensation
- Geringer Jitter (typisch 0,35 µs)
- Hohe Stabilität der magnetischen Schwellenwerte
- Auf der PCB montierte LEDs für eine bessere Sichtbarkeit der Schaltvorgänge
