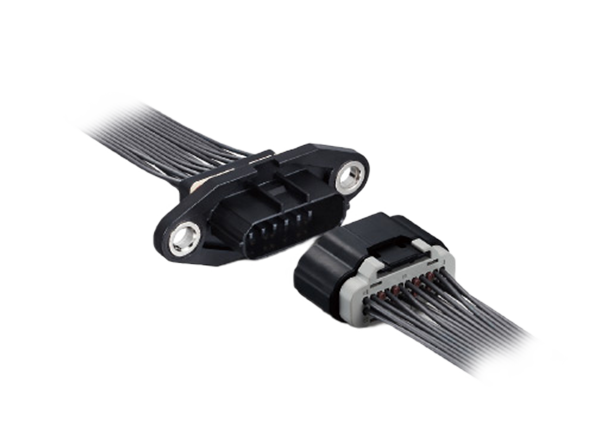

Hirose Electric ZE064W Kleine wasserdichte Fahrzeugsteckverbinder
Die ZE064W Steckverbinder von Hirose Electric sind eine Produktlinie von kleinen, wasserdichten Steckverbindern für den Einsatz in Fahrzeuganwendungen und Industrieapplikationen. Diese Steckverbinder verfügen im gesteckten Zustand über die IP67-/IP69K-Schutzart, Gegenschlüssel zur Verhinderung einer Falschsteckung und eine Halterung für eine erhöhte Kontaktzuverlässigkeit. Die Vibrationsfestigkeit und Kontaktzuverlässigkeit werden durch die Verwendung einer zweilagigen Feder und eines 3-Punkt-Kontaktdesigns drastisch verbessert. Die ZE064W Steckverbinder von Hirose Electric eignen sich für raue Umgebungen, wie z. B. Industrieapplikationen und Fahrzeuganwendungen.
Merkmale
- Doppelschichtiges Federdesign mit 3-Punkt-Kontakt
- Hitzebeständigkeit von bis zu +125 °C für Motorraum-Temperaturabdeckung
- Gegenschlüssel
- Anschlusshalterung
- Kleine Größe
- Hält ununterbrochenen Vibrationen während des Motorbetriebs und des Fahrens stand
- Wasserbeständigkeit im gesteckten Zustand mit IP67-/IP69K-Schutzart
Applikationen
- Fahrzeuganwendungen
- Automotive-ECUs
- Umrichter
- DC/DC-Wandler
- Akku
- Industrie-, Landwirtschafts- und Baumaschinen
- Raue Umgebungen
Technische Daten
- Nennspannung: 60 VAC/DC
- 5 A (einpolig)/2 A (24 Positionen) Nennstrom
- Betriebstemperatur: -40 °C bis +125 °C
- Spannungsfestigkeit für mindestens 1: 1.000 VAC
- Mindest-Verriegelungsstärke: 100 N
- Maximaler Durchgangswiderstand: 8 mΩ
- 100MΩΩ Isolierwiderstand minimum
- Lebensdauer: 30 Steckzyklen
- Anwendbares Kabel: 22 AWG bis 20 AWG, Ø1, 4mm bis Ø1, 7mm Kabeldurchmesser

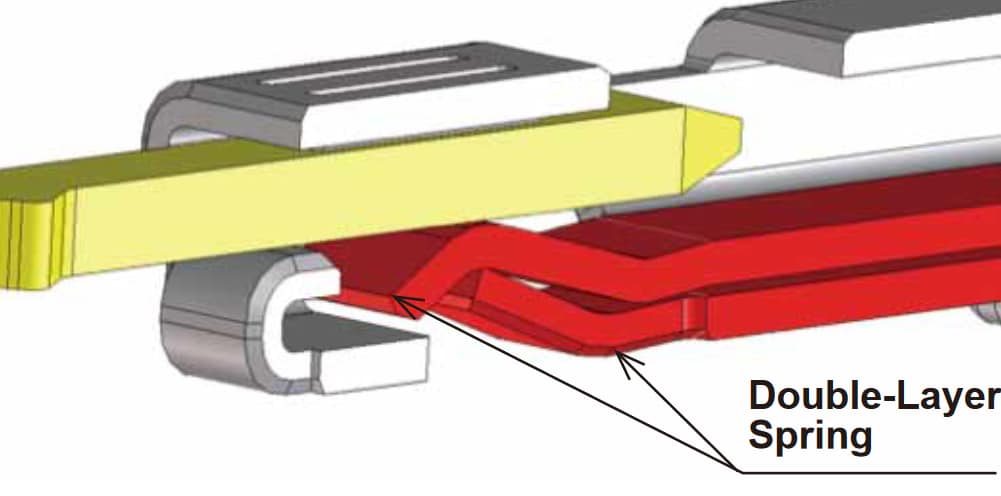

Zweilagiges Federdesign

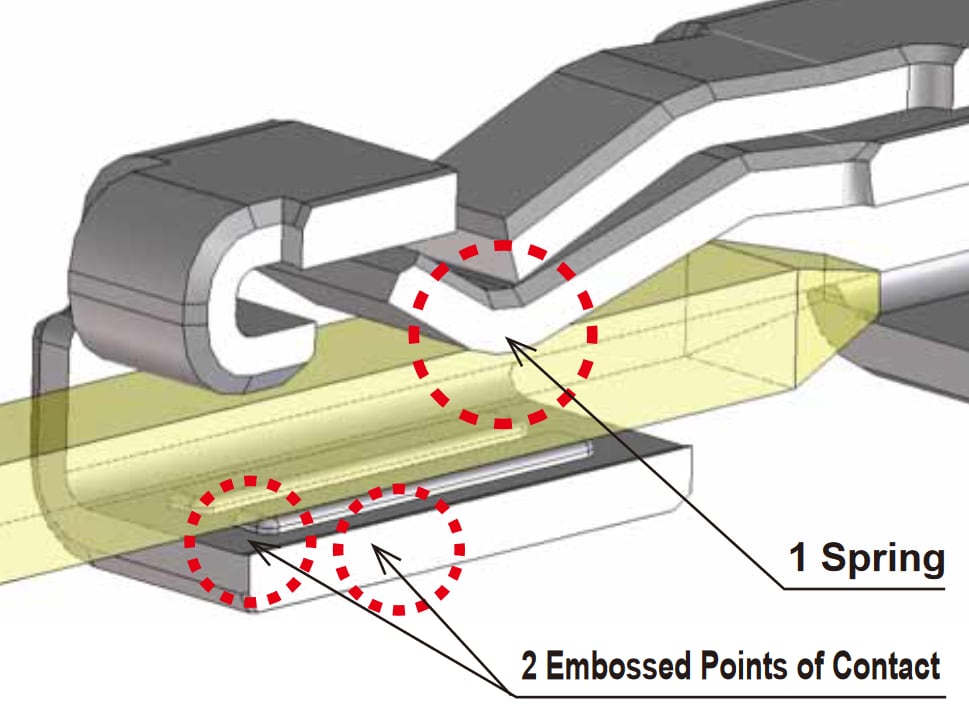

3-Punkt-Kontaktdesign

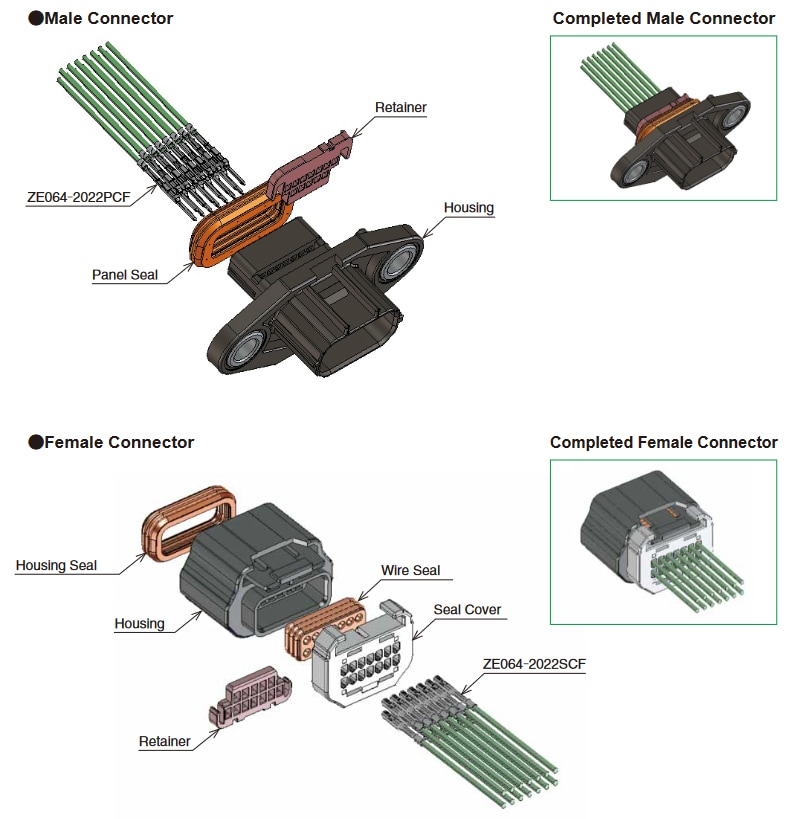

Steckverbinder-Baugruppen
