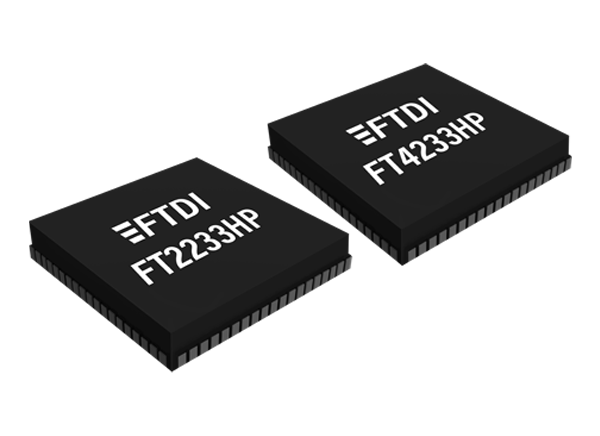

FTDI Chip Hochgeschwindigkeits-USB-Brücken-ICs mit Typ-C-Controller

Die FTDI-Chip Hochgeschwindigkeits-USB-Brücken-ICs mit Typ-C/ PD 3.0-Controllern unterstützen vollständig die neuesten USB-Typ-C- und Power-Delivery-Standards (PD). Dies ermöglicht die Unterstützung der Leistungsverhandlung mit der Fähigkeit, Strom an USB-Host-Geräte zu senken oder diese zu beschaffen. Diese Hochgeschwindigkeits-USB-Brücken-Bauteile verfügen über bis zu zwei PD-Ports, nämlich den PD1-Port und den PD2-Port. Der PD1-Anschluss teilt sich den gleichen Typ-C-Steckverbinder mit den USB-Daten. Der PD2-Anschluss stellt lediglich den Stromanschluss ohne USB-Daten dar. Die Hochgeschwindigkeits-USB-Brücken-ICs unterstützen PDO-Profile von 5V, 9V, 12V, 15V und 20V, die über einen externen EEPROM beim Einschalten/ Zurücksetzen konfigurierbar sind.

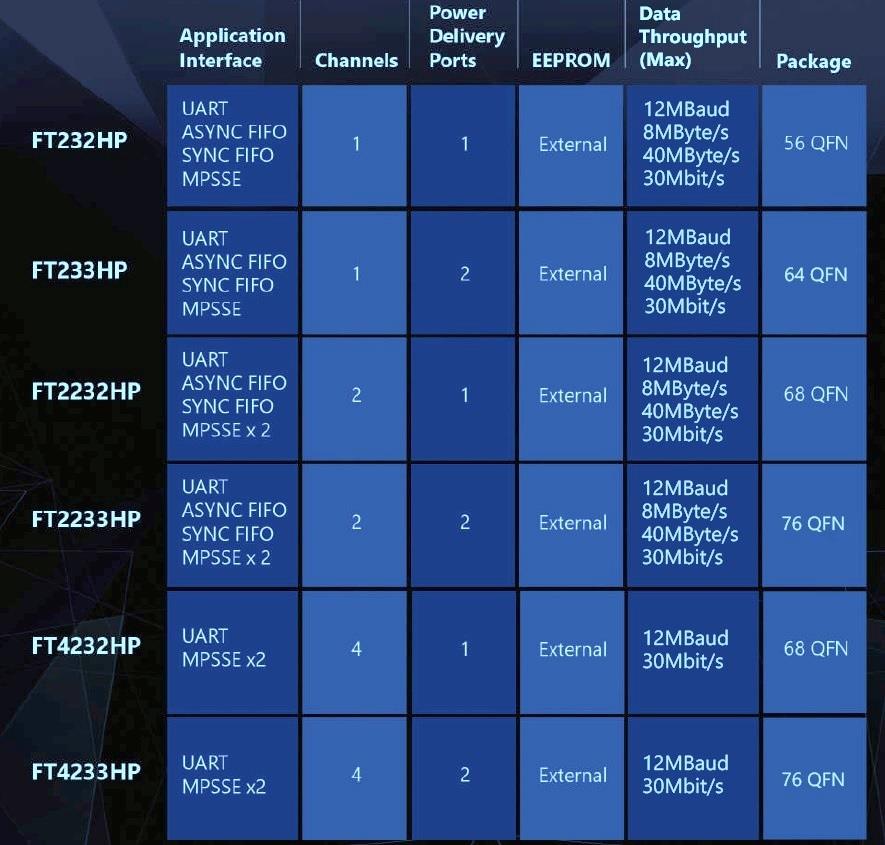

Die Hochgeschwindigkeits-USB-Bridges bieten Datenraten von bis zu 40 MB/s und Mehrkanalschnittstellen. Der Vorteil einer Mehrkanalbrücke besteht darin, dass die System-BOM durch den Wegfall eines USB-Hub-Chips reduziert wird. Darüber hinaus erscheint jeder Kanal des Gerätes dem Host-PC als ein separates Gerät. Auf diese Weise kann jeder Kanal unabhängig für verschiedene Modi, wie beispielsweise als UART, MPSSE oder FIFO konfiguriert werden. Darüber hinaus werden mit verschiedenen Parametern, wie beispielsweise 4 UARTS, alle mit unterschiedlichen Baudraten betrieben.

Merkmale

Unterstützt PD-Spezifikation Rev 3.0
Unterstützung für 2 USB-PD 3.0-Anschlüsse:
- Konfiguration des Port 1-Modus für Ableitvorrichtung oder Dual-Rolle
- Anschluss 2 dient als Ableitvorrichtung und unterstützt die Ladung über Anschluss 1
Unterstützt PDOs von 5V 3A, 9V 3A, 12V 3A, 15V 3A und 20V 3A als Ableitvorrichtung oder Quelle
Typ-C/ PD-Physisches-Layer-Protokoll
PD-Policy-Engine mit einem 32 Bit-RISC-Regler mit 8 kB Daten-RAM und 48 kB Code-ROM
PD-Moduskonfiguration über externen EEPROM
Optionen zur Verwendung einer externen MCU, welche die PD-Policy über die I²C-Schnittstelle steuert
Kompatibel mit einer USB 2.0 Hochgeschwindigkeit (480 MBit/Sekunde) und Vollgeschwindigkeit (12 MBit/Sekunde)
Einstellbarer Empfangspuffer-Timeout

Synchrone serielle Multiprotokoll-Engine (MPSSE) zur Vereinfachung des Designs des synchronen seriellen Protokolls (USB zu JTAG, I²C (MASTER), SPI (MASTER) oder Bit-Bang)
Mit den lizenzfreien Virtual Com Port (VCP) und Direct (D2XX) Treibern von FTDI entfällt in den meisten Fällen die Notwendigkeit der USB-Treiberentwicklung
Das hochintegrierte Design umfasst einen 1,2V-LDO-Regler für VCORE und eine integrierte POR-Funktion
Niedriger Betriebs- und USB-Aussetzstrom
USB-Massendatenübertragungsmodus (512-Byte-Pakete im Hochgeschwindigkeitsmodus)
Vollständig unterstützter Hardware- oder X-On / X-Off-Software-Handshake
Erweiterter industrieller Betriebstemperaturbereich von -40°C bis 85°C
Erhältlich in bleifreien QFN-56/ QFN-46/ QFN-76/ QFN-68/ LQDP-80-Gehäusen (RoHS-konform)

Applikationen

USB-Brücke mit Typ-C/ PD 3,0 (Ladegeräte und Bauteile)
Hoher Stromverbrauch über USB-PD und/ oder Typ-C-Anschluss
Einzelchip-USB zu vier Kanälen UART (RS232, RS422, oder RS485) oder Bit-Bang-Schnittstellen
Einzelchip-USB zu 2-JTAG-Kanälen und 2 UARTS
Einzelchip-USB zu 1 JTAG-Kanal und 3 UARTS
Einzelchip-USB zu 1 SPI-Kanal und 3 UARTS
Einzelchip-USB zu 2 SPI-Kanälen und 2 UARTS
Einzelchip-USB zu 2-Bit-Bang-Kanälen und 2 UARTS
Einzelchip-USB zu 1 SPI-Kanal, 1 JTAG-Kanal und 2 UARTS
Einzelchip-USB zu 2 I²C-Kanälen und 2 UARTS
Zahlreiche Kombinationen von 4 Kanälen

Aktualisierung von älteren Peripheriedesigns auf USB
Vor Ort aktualisierbare USB-Produkte
USB-Datenübertragungskabel und Schnittstellen für Mobiltelefone und schnurlose Telefone
Anbindung von MCU-/ PLD-/ FPGA-basierte Designs zu USB
PDA-zu-USB-Datenübertragung
USB-Smart-Kartenleser
USB-Messgeräte
USB-Industriesteuerung
USB-FLASH-Kartenleser/ Schreiber
Set-Top-Box-PC bis USB-Schnittstelle
Digitalkamera-USB-Schnittstelle
USB-Barcode-Leser
