Diodes Incorporated AH3711Q Hall-Effekt Verriegelungen für Fahrzeuge

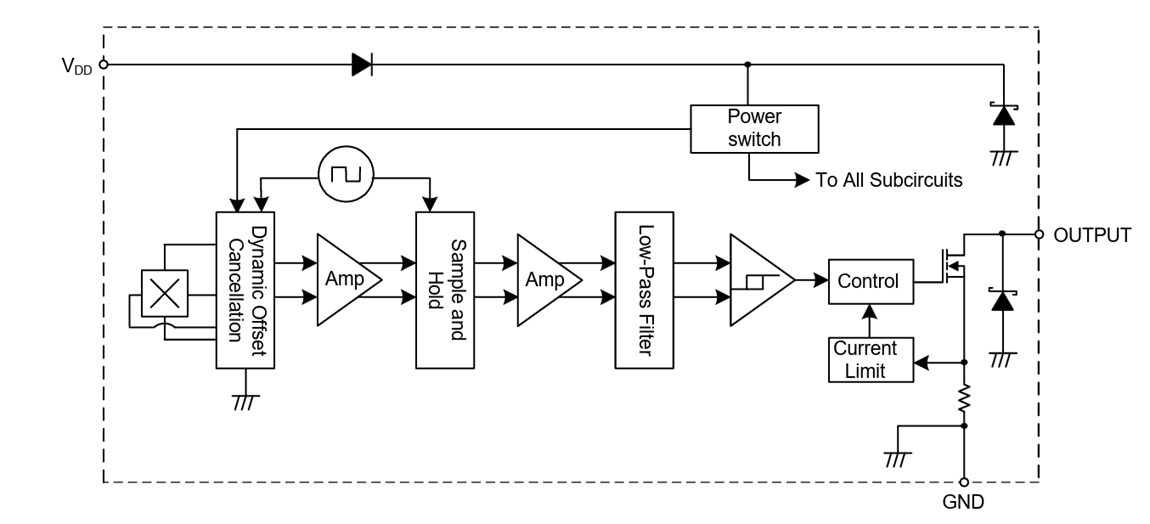

Die AH3711Q Hall-Effekt Verriegelungen für Fahrzeuge von Diodes Incorporated sind für die Kommutierung bürstenloser Gleichstrommotoren, Winkel- und Linearencoder, Drehzahlmessung und Positionssensoren in Fahrzeuganwendungen ausgelegt. Der gemäß AEC-Q100 zugelassene, hochspannungsfähige, hochempfindliche AH3711Q ist für den Betrieb über einen Versorgungsspannungsbereich von 3 V bis 27 V optimiert. Die Chopper-stabilisierte Architektur und ein interner Bandgap-Regler sorgen für eine temperaturkompensierte Versorgung der internen Schaltungen.

Die AH3711Q Hall-Effekt-Verriegelungen für Fahrzeuge von Diodes Inc bieten Robustheit und Schutz mit einer rückwärts sperrenden Diode mit einer Zener-Klemme auf der Versorgung sowie einer Überstrombegrenzung und einer Zener-Klemme am Ausgang. Der einzelne Open-Drain-Ausgang kann mit dem Südpol eingeschaltet und mit dem Nordpol ausgeschaltet werden, wobei beide über ausreichende Kraft verfügen. Wenn die magnetische Flussdichte (B) senkrecht zum Gehäuse den Betriebspunkt (BOP) überschreitet, wird der Ausgang eingeschaltet (niedrig gezogen). Der Ausgang bleibt verriegelt, bis sich die magnetische Flussdichte umkehrt und unter den Freigabepunkt (BRP) fällt. Die magnetische Betätigungs- und Entriegelungspolarität ist bei den Gehäusen SOT23 (Typ S) und SC59 entgegengesetzt. Für den Betrieb benötigen die Gehäuse SOT23 (Typ S) und SIP-3 (Bulk Pack) die Südpolseite auf der Bauteilmarkierung, und das SC59 benötigt den Südpol auf der nicht-bauteilmarkierten Seite.

Merkmale

Bipolare Verriegelung: Südpol an, Nordpol aus 3 V bis 27 V Betriebsspannungsbereich, Lastabwurfspannung bis 40 V
Hohe Empfindlichkeit: BOP und Brp von 10G (typisch)
Beständig gegen physische Belastung
Einziger, Open-Drain-Ausgang
Ausgang mit Überstrombegrenzung
Chopper-stabilisiertes Design bietet:
- Hervorragende Temperaturstabilität
- Minimale Drift des Schaltpunkts
- Verbesserte Beständigkeit gegen Belastungen
Gute Immunität gegen HF-Störungen

Sperrdiode und Zenerdiode auf der Versorgungsspannung
40 °C bis +150 °C Betriebstemperatur
ESD HBM 8 kVV, CDM 1 kVV
Industriestandard SC59, SOT23 (Typ S) und SIP-3 (Bulk Pack)
Vollständig RoHS-konform und völlig bleifrei
Halogen- und antimonfreies „grünes“ Gerät
Für Fahrzeuganwendungen mit spezifischen Änderungsanforderungen ist dieses Bauteil gemäß AEC-Q100 zugelassen, PPAP-fähig und wird in IATF 16949-zertifizierten Werken gefertigt.

Applikationen

Bürstenlos DC-Motorkommutierung
Messung der Umdrehung pro Minute (U/min)
Durchflussmessgeräte

Winkel- und Linear-Encoder und Positionssensoren
Kontaktlose Kommunikation, Geschwindigkeitsmessung und Winkelpositionserkennung/Indizieren in Fahrzeuganwendungen
