CUI Inc PRQ150W-D 150 W isolierte DC-DC-Wandler

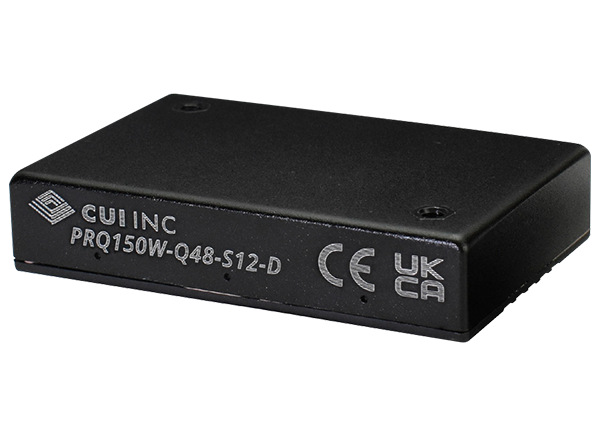

CUI Inc. PRQ150W-D 150W isolierte DC-DC-Wandler sind Quarter-Brick-Wandler in einem vollständig gekapselten Gehäuse aus Aluminiumlegierung mit schwarzem Kunststoffboden und UL 94V-0 Entflammbarkeitsklasse. Diese Hochleistungswandler bieten eine Zertifizierung nach EN 62368-1, einen Wirkungsgrad von bis zu 91 % und einen extrem weiten Eingangsbereich von 4:1. Die CUI Inc. PRQ150W-D 150W Isolierte DC-DC-Wandler sind ideal für Daten-, Telekommunikations-, Robotik- und Industrieanwendungen, bei denen eine große Leistungsmenge in einem kompakten Gehäuse benötigt wird.
Merkmale
- 1/4-Brick-Gehäuse mit Industriestandard-Pinout
- 4:1 Extrem großer Eingangsspannungsbereich
- Geregelter Einfachausgang
- Hoher Wirkungsgrad von bis zu 91 %
- Ein-/Aus-Fernsteuerung
- Kurzschluss-, Überstrom-, Überspannungs- und Übertemperaturschutz am Ausgang
- Erhältlich mit Kühlkörper oder Grundplatte
- EN 62368-1
- RoHs-konform
Applikationen
- Daten
- Telekommunikation
- Robotik
- Industrie
Technische Daten
- Eingangsspannung
- 48 V DC typisch
- 18 VDC bis 75 VDC Bereich
- Ausgangsspannungsbereich: 5 VDC bis 48 VDC
- Isolierter 150-W-Ausgang
- 3,13 A bis 30,0 A maximaler Ausgangsstrombereich
- 250 kHz typische Schaltfrequenz
- ±3 % typisches Einschwingverhalten
- 250 mVp-p maximale Restwelligkeit und Rauschen
- Wirkungsgrad zwischen 88 % und 91 %
- 2.200 pF Isolationskapazität
- Temperaturbereiche
- Betriebstemperatur: -40 °C bis +85 °C
- Lagertemperatur: -55 °C bis +125 °C
- 5 % bis 95 % Luftfeuchtigkeit bei Lagerung, nicht kondensierend
- Abmessungen
- 61.8mm x 40.2mm x 12.7mm
- 62,0 mm x 56,0 mm x 14,6 mm mit Grundplatte
- 61,8 mm x 40,2 mm x 27,7 mm mit Kühlkörper
- Natürliche Strömungskühlung
- UL94V-0 Brennbarkeitsklasse
Alle anzeigen
CUI Inc PRQ Isolierte DC/DC-Wandler
Quarter-Brick-Wandler werden in den Leistungsklassen 75 W, 100 W, 150 W und 200 W mit einem Eingangsbereich von 4:1 angeboten.
Veröffentlichungsdatum: 2021-11-09
| Aktualisiert: 2022-03-11
