Bourns CD-MMBL110S Oberflächenmontierbare Brückengleichrichter-Diode

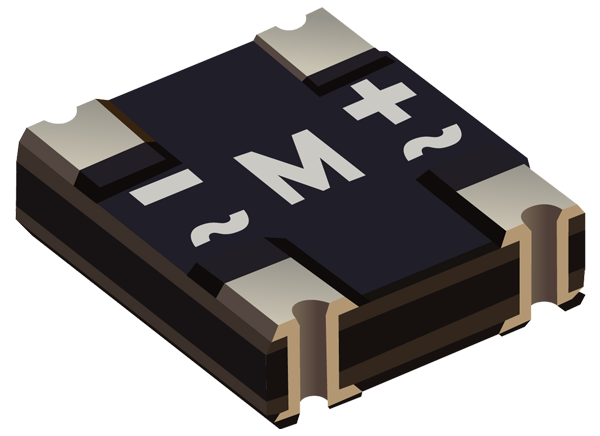

Die Bourns CD-MMBL110S oberflächenmontierbare Brückengleichrichter-Diode ist in einem winzigen DFN3538-Gehäuse (3,5 mm x 3,8 mm x 1,15 mm) untergebracht, reduziert den PCB-Platzbedarf und passt in höhenbeschränkte Designs. Eine flache Gehäusebauweise ohne Anschlüsse verfügt über eine hervorragende Koplanarität, verbesserte Lötverbindungen und eliminiert praktisch alle Kurzschlussbedingungen während des Fertigungsprozesses. Die CD-MMBL110S oberflächenmontierbare Brückengleichrichter-Diode von Bourns ist mit 1.000 V/1 A mit verbesserten Wärmeableitungsfähigkeiten eingestuft.
Merkmale
- Nennleistung: 1.000 V/1 A
- Winziges DFN3538-Gehäuse von 3,5 mm x 3,8 mm
- Niedriges Profil von 1,15 mm
- Hohe Wärmeableitung
- Halogenfrei und RoHS-konform
Applikationen
- USB-Wandsteckdosen
- AC/DC-Netzteile
- Akkuladegeräte
- Medizintechnik mit niedrigem/mittlerem Risiko
- Industrieanlagen
Technische Daten
- Maximale periodische Spitzensperrspannung: 1.000 V
- Maximaler durchschnittlicher gleichgerichteter Durchlassstrom: 1 A
- Spitzen-Durchlassstromstoß: 30 A
- Temperaturbereich: -55 °C bis +150 °C
- Maximale Momentan-Durchlassspannung: 1,0 V oder 1,1 V
- Maximaler periodische Spitzenrückstrom: 5,0 µA oder 100 µA
- Typische Sperrschichtkapazität: 9 pF
- Thermischer Widerstand
- Sperrschicht-zu-Luft: +130 °C/W
- Sperrschicht-zu-Gehäuse: +40 °C/W
Veröffentlichungsdatum: 2021-10-28
| Aktualisiert: 2022-03-11
